demagnetizáló BH görbe
A BH görbe a B mágneses indukció vagy a J polarizáció függését mutatja a második kvadránsban a demagnetizáló H mágneses tér intenzitásától.
demagnetizáló BH görbe
Az állandó mágneseknek a BH demagnetizációs görbéből leolvasható alapvető mágneses tulajdonságai a Br remanens indukció, a HcB koercivitás, a HcJ belső koercivitás és a BHmax energiatermék. A akkreditált laboratóriumunkban megmérjük az állandó mágnesek összes jelenleg kereskedelmi forgalomban kapható típusának BH-görbéjét:
a demagnetizációs BH görbe paraméterei
A Br remanens indukciót –maradék mágneses indukciót a mágnesben nulla mágneses térerősségnél az előzetes telítés után, a grafikonon a hiszterézishurok és a B koordináta tengely metszéspontja határozza meg, és egyenlő az adott pont mágneses polarizációjával.
A HcB koercivitást– a mágneses térerősséget, amelynél a mágnes előzetes telítése után a mágnes nulla mágneses indukciót ér el, a grafikonon a B(H) hiszterézishurok és a II. kvadránsban lévő H koordináta tengely metszéspontja határozza meg.
A HcJ koercivitást– a mágnesben lévő mágneses térerősséget, amelynél a mágnes előzetes telítése után a mágnes nulla mágneses polarizációját elérték, a grafikonon a J(H) hiszterézishurok és a II. kvadránsban lévő H koordináta tengely metszéspontja határozza meg.
BHmax energiatermék – a BH-termék maximális értéke a demagnetizációs görbe mentén; a maximális termék a mágnesben lévő mágneses tér energiasűrűségének (térfogategységre jutó energia) kétszeresével egyenlő, és a grafikonon a BH-görbe alatti legnagyobb téglalapnak felel meg.
vizsgáló laboratóriumunk lehetőségei

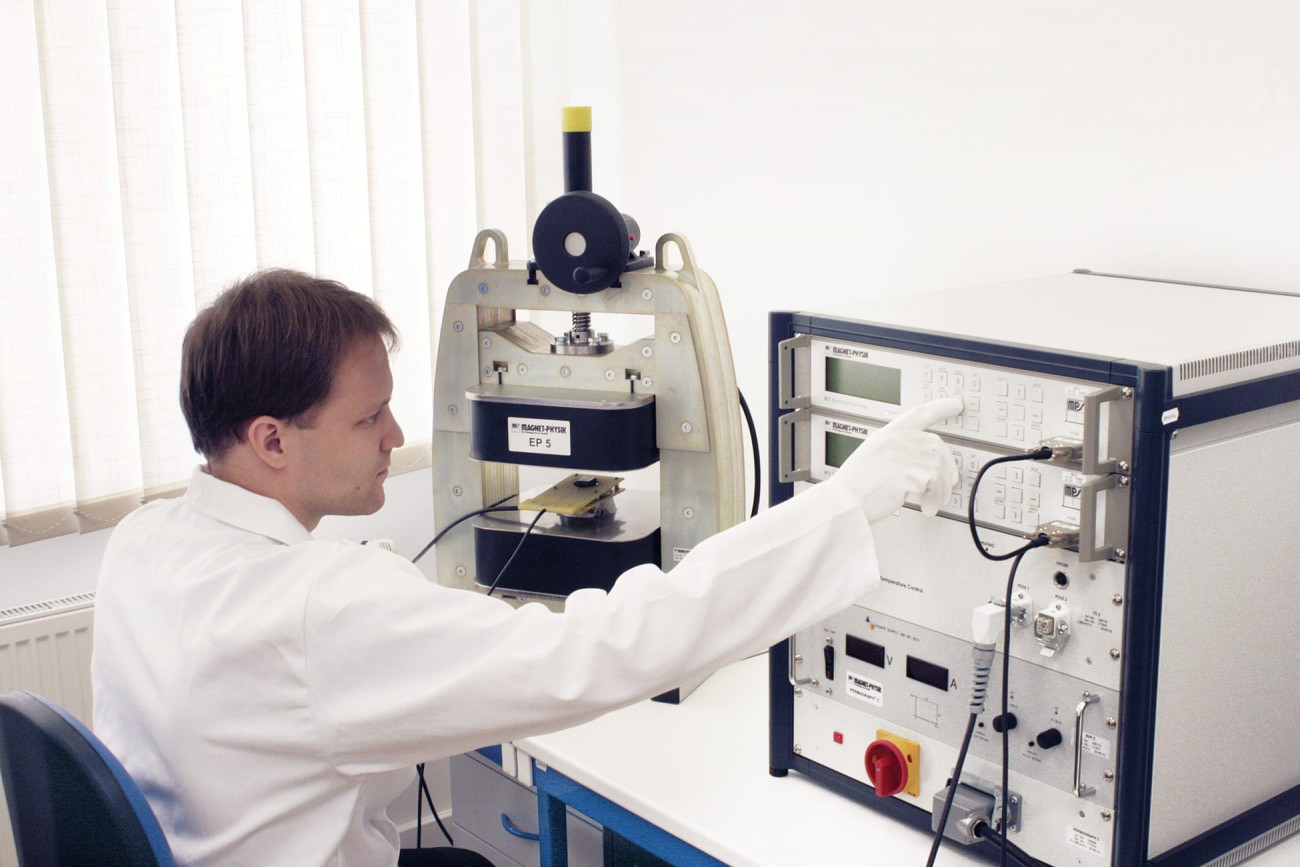

Az állandó mágnesek felsorolt paraméterei hiszteroszkóp, impulzus magnetométer vagy más alternatív módszerek segítségével mérhetők. Laboratóriumaink rendelkeznek hiszterográffal (akkreditált laboratórium az ISO 17025 szerint) – szabványosított módszer az IEC 60404-5 szerint ill. az ASTM A977/A977M szabvány szerint, valamint az IEC TR 62331 szerinti impulzus magnetométerrel, amely lehetővé teszi a HcJ belső koercivitás mérését minden típusú állandó mágnesen, beleértve a SmCo (szamárium-kobalt)típusú mágneseket is, amelyek esetében ez a paraméter szobahőmérsékleten nem mérhető hiszterográffal. Korszerű berendezéseink lehetővé teszik továbbá, hogy a szabványos és összetett mágnesformák e paramétereit -40°C és +220°C közötti hőmérséklet-tartományban is megmérjük. A BH karakterisztikák impulzusos módszerrel történő mérésekor a mágneses mező indukciója elérte a 7T-t! Azonban sem a hiszterográf, sem az impulzus magnetométerek nem teszi lehetővé az állandó mágnesek minden méretformájának és mágnesezési módjának mérését. A hiszterográfon és az impulzus magnetométeren mérhetőnél nagyobb és kisebb alakú és méretű mágneseket ugyanazon gyártási tételből készült „szabványmintákkal“ helyettesítik, amelyek így a mágnes anyagának reprezentatív mintájaként szolgálnak.
az akkreditált laboratóriumban az alábbiakat mérjük
- a mágneses anyagnak a specifikációban szereplő tulajdonságai
- a mágneses anyag tulajdonságai üzemi hőmérsékleten
Jan Kratochvil ml.
