megszakítók DIN sínre (MCB)
A DIN-sínre szerelhető hidraulikus-mágneses megszakítók MCB (Miniature Circuit Breakers) védik az épületek vagy elektronikai rendszerek tápvezetékeit. Ezeket jellemzően kisfeszültségű könnyűipari vagy kereskedelmi alkalmazásokban használják.
Az elektromos motorokat és generátorokat széles körben használják az ipari automatizálás, a speciális gépek hajtása, az energiatermelés és az elektromobilitás területén. Válogatott anyagokat és alkatrészeket szállítunk normál és nagy fordulatszámon működő szinkron és aszinkron gépekhez.
felhasználási területek
hidraulikus-mágneses MCB megszakítók
A miniatűr DIN-sínes megszakítók leggyakrabban egyfázisú készülékek, és jellemzően legfeljebb 100 A névleges terhelési áramtartományuk van, 240 V-on 16 kA maximális névleges rövidzárlattal rendelkeznek. A gyártó CBI, amelyet kizárólag mi képviselünk Csehországban és Szlovákiában, MCB termékportfóliójával nemzetközileg elismert pozíciót ért el mint a védelem megbízható szállítója a távközlés, a vasút és napenergia-ipar berendezéseihez.
a hidraulikus-mágneses megszakítók előnyei
- függetlenség a környezeti hőmérséklettől
- akár 30%-os helymegtakarítás
- azonnali reszetelés kikapcsolás után
- a kapcsolási jellemzők beállításának lehetősége
- üzemi hőmérséklet -40 és +85 C között °
tipikus alkalmazási területek
- távközlés
- vasúti biztosítóberendezések
- az energia megőrzése

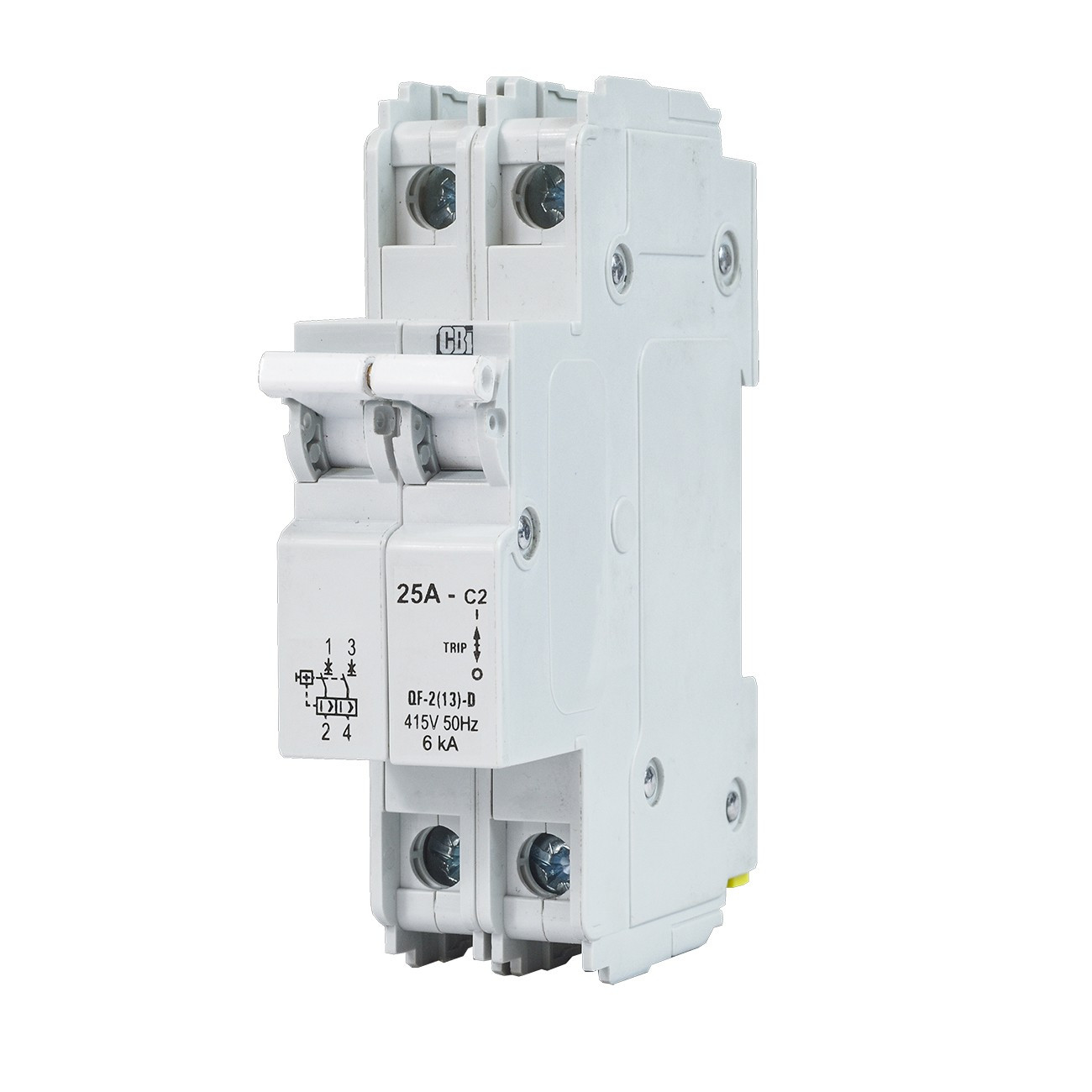

Q-Frame
Nagyon kompakt CBI Hidraulikus-mágneses megszakítók miniatürizált vezetékezéshez és különböző berendezésvédelmi alkalmazásokhoz. A Q sorozatú CBI-keret moduláris megszakítókból áll, amelyek névleges áramerőssége 0,1 – 250 A. A Q sorozat egy-, két-, három- és négypólusú konfigurációkban kapható. A kiválasztott megszakítók a hagyományos 18 mm helyett 13 mm-es moduláris szélességet érnek el, így azonos szekrényméret mellett több mint 30%-os helymegtakarítást érhet el. A 13 mm moduláris szélességű, speciálisan hozzáigazított gyűjtősínek különböző konfigurációkban állnak rendelkezésre.
jellemzők:
- AC és DC megszakítók
- névleges áram 0,1 – 250 A
- rövidzárlat-ellenállás 10 kA-ig
- Jóváhagyás CE, UL 1077, UL 489(A), EAC
letölthető dokumentumok |
|
| QF13 AC MCB 0,1-25A | |
| QL13 AC MCB 0,5-25A | |
| QZ13 AC MCB 0,5-60A | |
| QY13 DC MCB 0,1-200A | |
| QF18 AC MCB 1-63A szürke | |
| QF19 AC MCB 1-63A fekete | |
| QF26 LR AC MCB 5-63A | |
| QF26 HR AC MCB 70-125A |
Y-Frame
A 150-600 V nagy egyenfeszültségek egyre gyakrabban fordulnak elő a rendszerek széles körében. Eddig az volt a probléma, hogy olyan megfelelő MCB megszakítót találjunk, amely biztonságosan kezeli az ilyen magas egyenfeszültségeket. A CBI az Y-sorozaton belül olyan megoldást dolgozott ki, amely a többi termékhez hasonlóan a bevált hidraulikus-mágneses elven alapul. Ez azt jelenti, hogy a megszakítók működése teljesen független a környezeti hőmérséklettől. Az Y sorozat egyetlen 13 mm-es modullal 300 VDC feszültséget képes lefedni, a 400 vagy 600 VDC feszültséget igénylő alkalmazásokhoz pedig gyárilag csatlakoztatott megszakítók sorozatban, 2x13 mm szélességben is szállíthatók. A hagyományos 18 mm helyett 13 mm-es moduláris megszakítószélességgel több mint 30% helymegtakarítást érhet el azonos szekrényméret mellett.
jellemzők:
- DC megszakítók
- feszültség 150 - 600 V DC
- névleges áram 0,5 – 70 A
- rövidzárlat-ellenállás 10 kA-ig
- jóváhagyás CE, UL 489(A/B), EAC
