mágneses csatlakozók

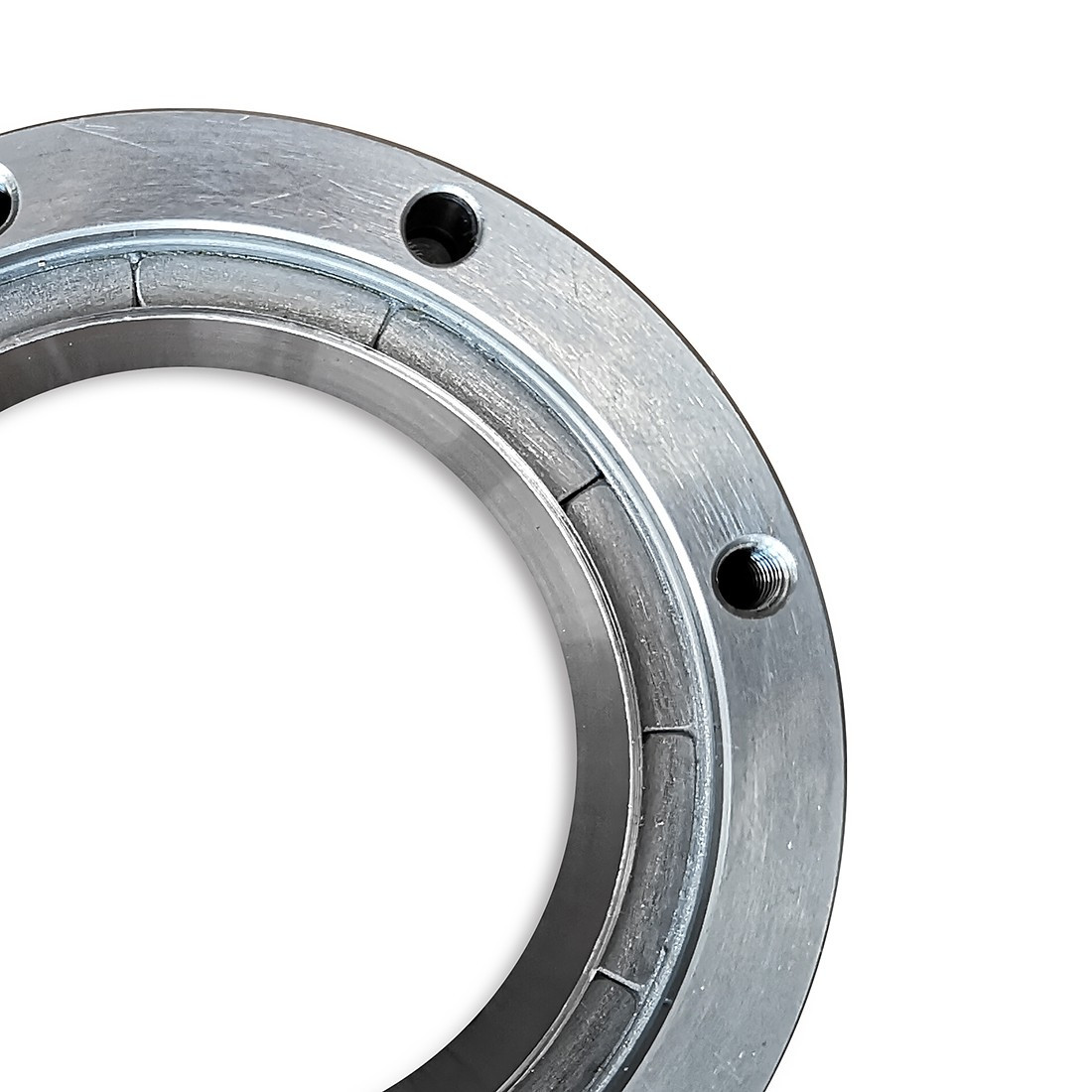

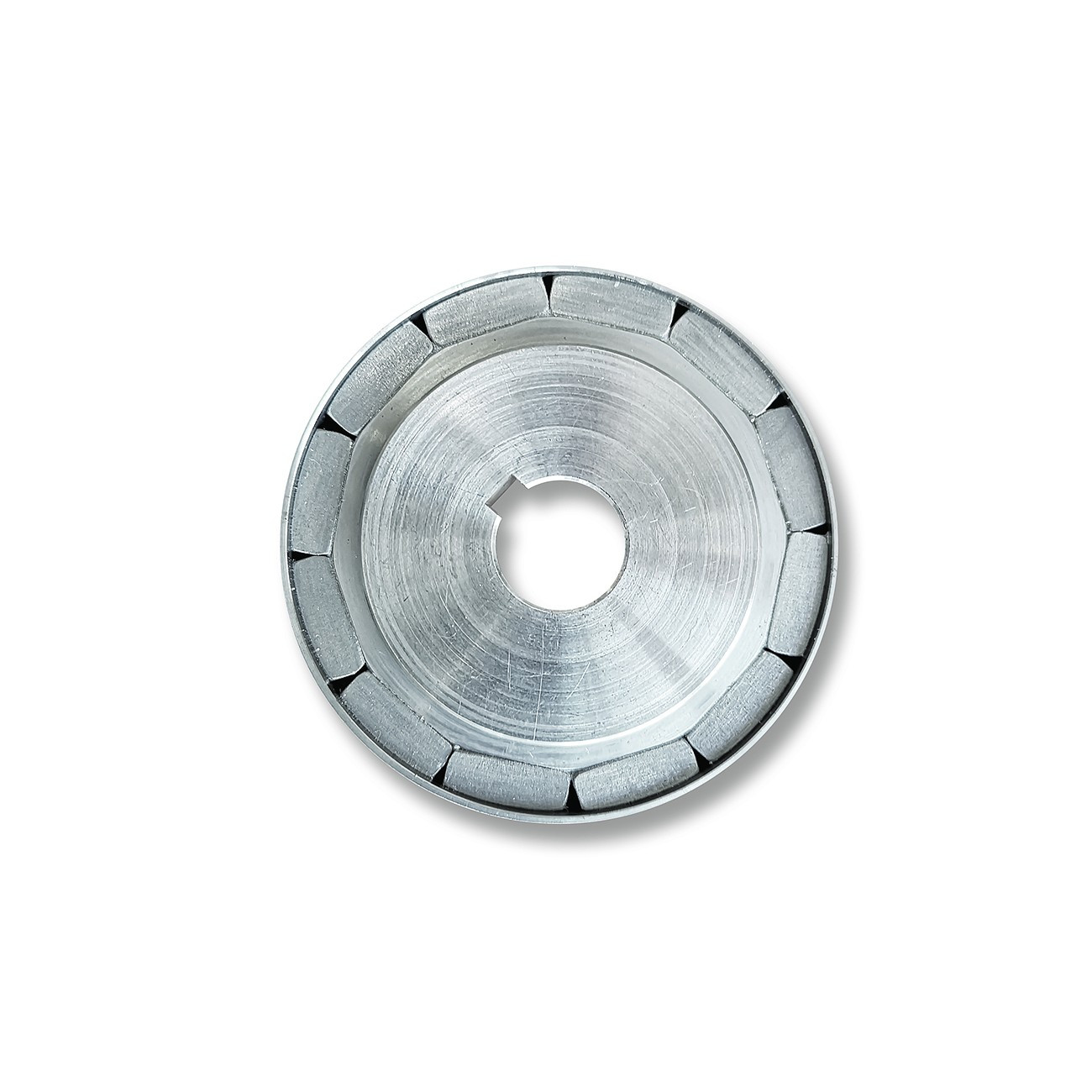

A mágneses csatlakozók lehetővé teszik a nyomaték átvitelét anélkül, hogy egyes részeik között fizikai kapcsolatra lenne szükség. Az állandó mágnesekkel működő elektromotorokhoz hasonló elven működnek. A csatlakozó két „hengerből áll“ , amelyekre többpólusú szerkezetet alkotó mágneseket ragasztottak, – a belső henger külső átmérőjére ragasztott mágnesekkel, a nagyobb henger belső átmérőjére ragasztott mágnesekkel, a két henger egymásba van illesztve. A külső rész általában a meghajtóegységhez csatlakozik. Az egyik henger pólusai a másik henger ellentétesen mágnesezett pólusaihoz (Észak – Dél) illeszkednek, erős mágneses mezőt hozva létre, amelynek köszönhetően mindkét henger szinkronban forog. Túlterhelés esetén a csatlakozó mindkét részének pólusai megcsúsznak, és így a terhelés védve van a túl nagy nyomatéktól.
felhasználási területek
mágneses csatlakozók előállítása a PZK BRNO-ban
Szinkron mágneses csatlakozókat gyártunk állandó mágnesekkel. A különleges alkalmazásokra összpontosítunk, amelyek magas követelményeket támasztanak a kivitelezés minőségével szemben. Saját tesztelő laboratóriumunkban teszteljük az egyes mágnesek és az így kapott szerelvények mágneses tulajdonságait, valamint a ragasztott kötések szilárdságát. Koordinátamérő géppel (CMM) rendelkezünk a méretek ellenőrzésére, és saját kiegyensúlyozó gépünkönegyensúlyozunk ki. A végelemes módszer (FEM) segítségével megtervezhetjük vagy optimalizálhatjuk a megfelelő megoldást.
a következőkre specializálódunk
- mágneses csatlakozók forgónyomatékának számítása
- mágneses csatlakozók szerkezeti tervezése
- prototípusok készítése
- mágneses csatlakozók sorozatgyártása
mágneses csatlakozók használata
A mágneses csatlakozók szivattyúkban, kompresszorokban, adagolókban és egyéb alkalmazásokban találhatók meg. Ahol rendkívül mérgező anyagokat vagy más módon agresszív közegeket használnak, a berendezés egyes részeinek hermetikus elválasztása szükséges. A mágneses csatlakozók „gátként működnek“ és a „pólusoknak az a képessége, hogy túlterhelés esetén átcsúsznak“, minimalizálja a szivattyú és a csatlakoztatott berendezések károsodásának kockázatát. A mágneses csatlakozók további előnyei közé tartozik, hogy karbantartásmentesek, segítenek csökkenteni a rezgéseket, részben kiegyenlítik az egyes alkatrészek tengelyeinek helytelen beállítását és korlátozzák az alkatrészek maximális forgónyomatékát.
mágneses csatlakozók szerkezete
A szinkron mágneses csatlakozók a „hengeres“változatokon kívül „tárcsás“ változatban is készülnek, amelyek ott használhatók, ahol nincs elég hely a hengeres csatlakozók számára. Ez két lapos rész, a belső, egymással szemben álló oldalakra ragasztott mágnesekkel. A tárcsás mágneses csatlakozók a „hengeres“ mágneses tengelykapcsolók minden előnyével rendelkeznek, de jellemzően kisebb forgónyomatékot továbbítanak.
a mágnesek típusai a csatlakozókban
A mágneses csatlakozókban neodímium és szamárium állandó mágneseket is használnak. Az alkalmazás határozza meg, hogy mikor melyiket használják. A neodímiumon alapuló állandó mágnesek nagyobb mágneses fluxussal rendelkeznek, ezért nagyobb forgónyomatékot közvetítenek, de alkalmazásukat korlátozza a mágnes hőmérsékleti osztálya. Ezek a mágnesek körülbelül 230°C hőmérsékletig használhatók, és a korrózióra is érzékenyek. A szamárium mágnesek ott folytatják, ahol a neodímium mágnesek befejezik. A szamárium alapú mágnesek magas hőmérsékleti ellenállással rendelkeznek, akár 350°C-ig, és kiváló a korrózióállóságuk.
Jan Kratochvil ml.
