demagnetovacia BH krivka
Krivka BH znázorňuje závislosť magnetickej indukcie B alebo polarizácie J od intenzity demagnetizujúceho magnetického poľa H v druhom kvadrante.
demagnetizujúca krivka BH
Medzi základné magnetické vlastnosti permanentných magnetov odčítané z demagnetizačnej BH krivky patria remanentná indukcia Br, koercivita HcB, vlastná koercivita HcJ a energetický súčin BHmax. V našom akreditovanom laboratóriu  vykonávame merania demagnetizačnej krivky BH všetkých súčasných komerčných typov permanentných magnetov:
parametre demagnetizačnej krivky BH
Zvyšková indukcia Br – zvyšková magnetická indukcia v magnete pri nulovej intenzite magnetického poľa po predchádzajúcom nasýtení, je v grafe určená priesečníkom hysteréznej slučky a súradnicovej osi B a je rovná magnetickej polarizácii v tomto bode.
[Koercivita HcB – intenzita magnetického poľa, pri ktorej sa dosiahla nulová magnetická indukcia po predchádzajúcom nasýtení magnetu, je v grafe určená priesečníkom hysteréznej slučky B(H) a súradnicovej osi H v kvadrante II.
[Koercivita HcJ – intenzita magnetického poľa v magnete, pri ktorej sa dosiahla nulová magnetická polarizácia po predchádzajúcom nasýtení magnetu, je v grafe určená priesečníkom hysteréznej slučky J(H) a súradnicovej osi H v kvadrante II.
Energetický súčin BHmax – maximálna hodnota súčinu BH pozdĺž demagnetizačnej krivky maximálny súčin sa rovná dvojnásobku hustoty energie (energie na jednotku objemu) magnetického poľa v magnete a v grafe zodpovedá najväčšiemu obdĺžniku pod krivkou BH.
možnosti nášho testovacieho zariadenia

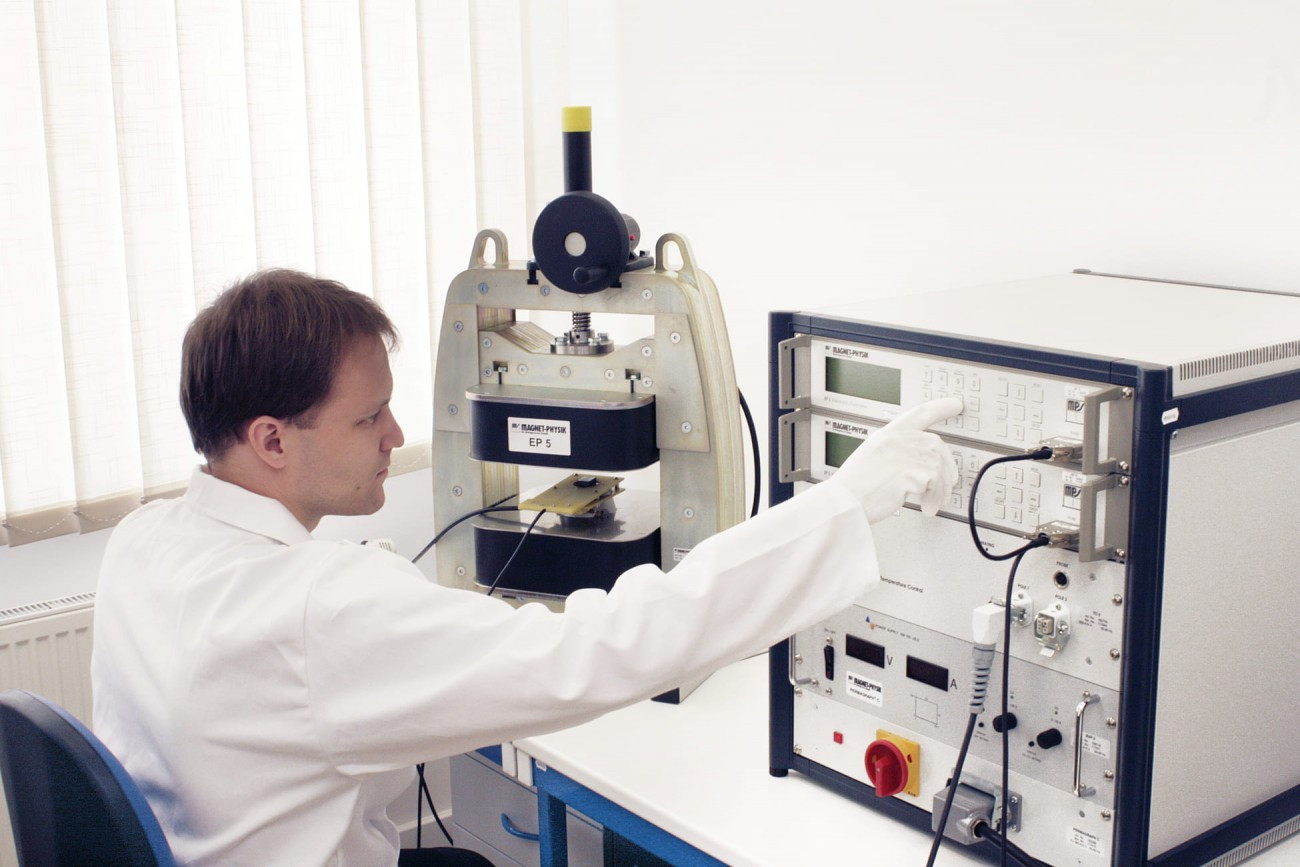

Uvedené parametre permanentného magnetu možno merať pomocou hysterézigrafu, pulzného magnetometra alebo iných alternatívnych metód. Naše laboratóriá sú vybavené hysteresigrafom(akreditované laboratórium podľa ISO 17025) – štandardizovanou metódou podľa IEC 60404-5 alebo ASTM A977/A977M, ako aj pulzným magnetometrom podľa IEC TR 62331, ktorý umožňuje meranie vnútornej koercivity HcJ na všetkých typoch permanentných magnetov vrátane SmCo (samáriovo-kobaltových) magnetov, pri ktorých sa tento parameter nedá merať hysteresigrafom pri izbovej teplote. Okrem toho naše najmodernejšie vybavenie umožňuje merať tieto parametre štandardných a zložitých tvarov magnetov v teplotnom rozsahu od -40 stupňov do +220 stupňov C. Pri meraní charakteristík BH pulznou metódou dosahujeme indukciu magnetického poľa až do 7T! Hysterozigrafické ani pulzné magnetometre však neumožňujú meranie všetkých tvarových veľkostí a spôsobov magnetizácie permanentných magnetov. Magnety väčších a menších tvarov a veľkostí, ako sa dajú merať na hysterezigrafe a v pulznom magnetometri, sa nahrádzajú „štandardnými vzorkami“ vyrobenými z rovnakej výrobnej šarže, ktoré tak slúžia ako reprezentant materiálu magnetu.
merané v akreditovanom laboratóriu
- vlastnosti magnetického materiálu špecifikované v špecifikácii
- vlastnosti magnetického materiálu pri pracovnej teplote
