konektory k doskám plošných spojov

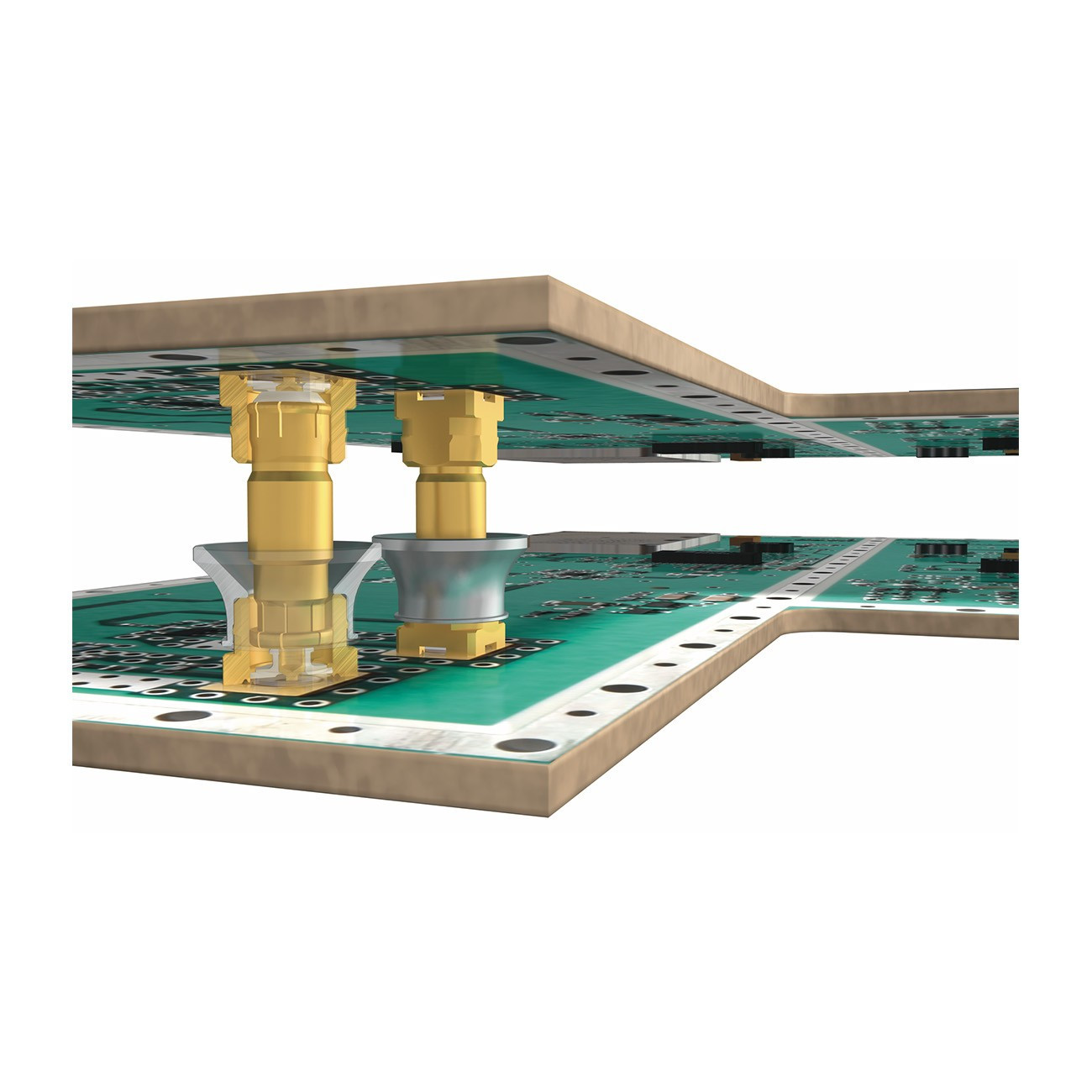

MBX. Konektory MBX sú špeciálne vyvinuté na vysokofrekvenčné prepojenie dosiek s plošnými spojmi „doska na dosku“ a doska s plošnými spojmi na koaxiálny kábel. Vďaka svojej precíznej konštrukcii si konektor MBX dokáže poradiť s mechanickou nesúosovosťou v radiálnom aj axiálnom smere, pričom si zachováva vynikajúce elektrické vlastnosti. Konektory MBX spĺňajú vyššie požiadavky s najlepšou axiálnou nesúosovosťou vo svojej triede ±1,2 mm. MBX je odpoveďou na vyššiu integráciu a miniaturizáciu. Je dokonalým riešením pre viacnásobné pripojenia na PCB.

• Najkratšia vzdialenosť medzi doskami vo svojej triede
• Najvyššia kvalita, kapacita a flexibilita vďaka robotickej montáži
• Prepojenie medzi dos
• kami

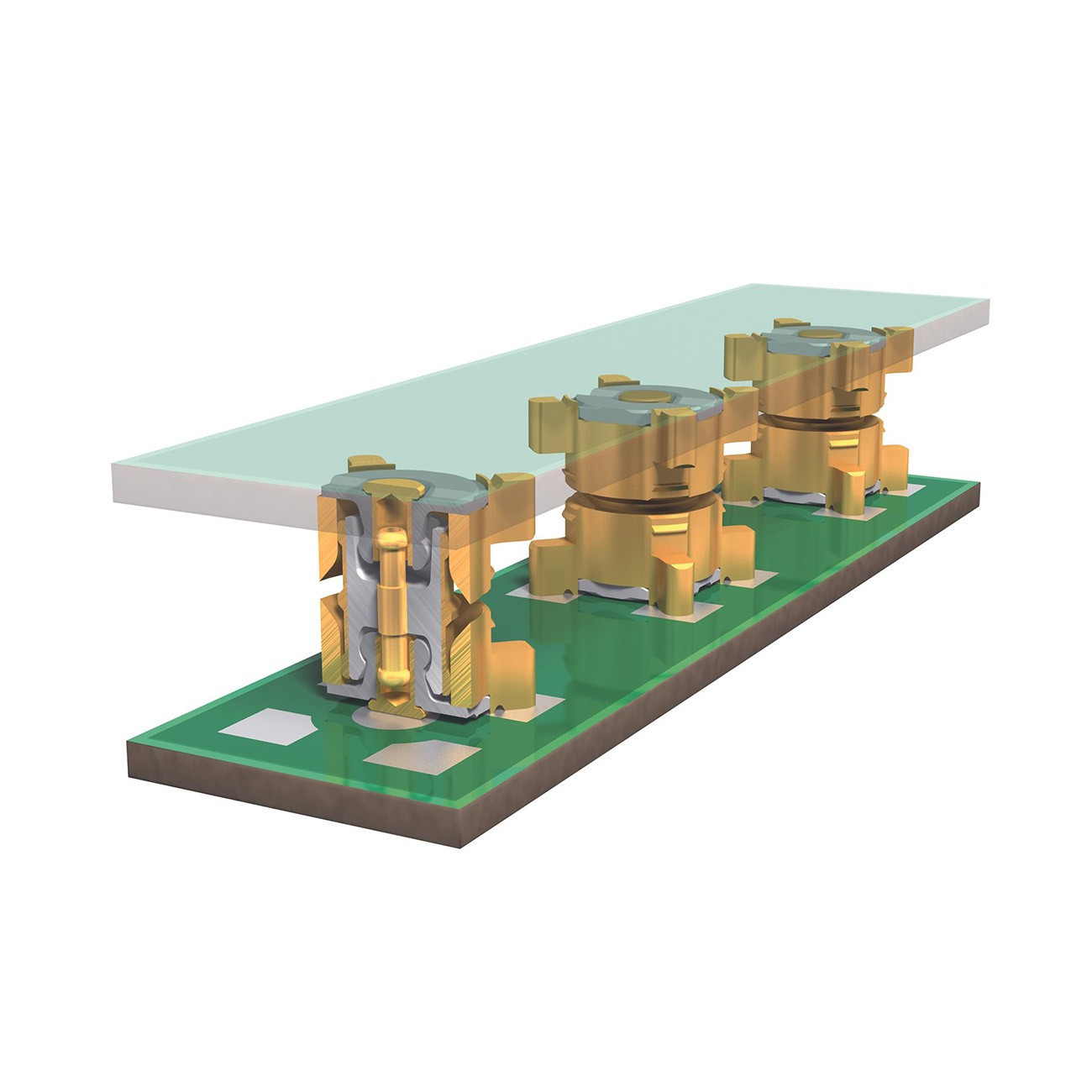

MMBX. Sú špeciálne vyvinuté na RF prepojenie dosiek s plošnými spojmi a dosiek s plošnými spojmi s koaxiálnym káblom. Spolu s konektormi MBX predstavujú portfólio pre najvyššiu flexibilitu pre súčasné a budúce aplikácie rádiových modulov. Konektory MMBX ponúkajú pracovnú frekvenciu až do 12,4 GHz.

• Veľmi vysoké frekvencie – najlepšie vo svojej triede
• Nízke VSWR, IL ...
• Najmenšia vzdialenosť medzi doskami v triede

MFBX a eMFBX. Sú špeciálne navrhnuté pre veľkoobjemové aplikácie na doskách s plošnými spojmi. Konektory MFBX / eMFBX sú riešením šitým na mieru pre stredné požiadavky na axiálne a radiálne posunutie, pre  frekvencie do 6 GHz.

• Vysoká flexibilita
• Veľmi dobré tienenie
• Malá vzdialenosť dosiek

MMCX. Konektory MMCX sú určené pre aplikácie, kde sa vyžadujú čo najmenšie rozmery.
Tieto konektory sa môžu používať v aplikáciách pre frekvencie do 6 GHz. Spoľahlivý "zacvakávací"spojovací mechanizmus zabezpečuje konzistentný prenos elektrických parametrov. Okrem toho konektory MMCX spoločnosti HUBER+SUHNER na doske plošných spojov plne spĺňajú dnešné požiadavky SMT (technológia povrchovej montáže) vďaka vynikajúcemu dizajnu, výberu materiálu a baleniu. Konektory HUBER+SUHNER SMT sú vhodné pre všetky dosky SMT-PCB spájkované pretavovaním, kde sa vyžaduje impedančné prispôsobenie alebo tienený prenos signálu.

MMPX. Séria „zacvakávacích“ konektorov MMPX je ideálnym riešením koaxiálneho systému PCB pre prenosové frekvencie do 65 GHz (80 GHz) a prenosové rýchlosti do 80 Gb/s. Komplexný sortiment pozostáva z káblových konektorov a zostáv, konektorov PCB a adaptérov pre otvorené štandardy. Konektory MMPX sa vyznačujú vynikajúcim elektrickým výkonom pri najmenších mechanických rozmeroch. Širokopásmové vlastnosti, malé rozmery a vynikajúci výkon umožňujú nové riešenia pre aplikácie v mnohých oblastiach, ako je vysokorýchlostné digitálne testovanie a testovanie rádiových frekvencií (60 GHz WPAN), priemysel, mobilná komunikácia, vesmír a obrana.

KonektorySMP od spoločnosti HUBER+SUHNER poskytujú robustné, osvedčené a plne kompatibilné zásuvné riešenie pre aplikácie do 40 GHz. Konektory SMP sú kvalifikované podľa normy MIL-SPEC na použitie v obranných a vesmírnych aplikáciách. Konštrukcia rozhrania a spracovanie materiálov poskytuje skutočnú kompatibilitu a zaručenú mechanickú stabilitu počas celej životnosti konektora so všetkými konektormi MIL-STD-348 SMP na trhu.

SMP3. Konektor SMP3 je o 45 % menší ako konektor SMP a o 30 % menší ako konektor SMPM, takže je ideálny na tesné umiestnenie vo viacportových aplikáciách a na doskách s plošnými spojmi s vysokou hustotou. To pomáha splniť a prekročiť kvalifikačné a kontrolné normy leteckého priemyslu a zároveň minimalizovať vzdialenosti medzi rozhraniami. Toleruje aj určité axiálne a radiálne vychýlenie.

• Najmenšia konštrukcia konektora – menšia ako SMP a SMPM
• Slepé prepojenia navrhnuté tak, aby vyhovovali radiálnemu aj axiálnemu vychýleniu
• Vzdialenosť medzi doskami menšia ako 3 mm,  pri použití adaptéra „Bullet“
]
• certifikovaného podľa MIL-PRF
• Frekvenčný rozsah do 100 GHz

KonektorySMP-SL (Self-Lock )  SMP Self-Lock ponúka spoločnosť HUBER+SUHNER v dvoch verziách:

SMP-SL Space, určený do náročných  „kritických“ prostredí, ktorý spĺňa náročné požiadavky obranného a leteckého priemyslu pre aplikácie do 40 GHz.

SMP-SL Priemyselné, nákladovo efektívne riešenie, ktoré poskytuje spoľahlivé pripojenie pre obranný a priemyselný trh. Konektory s jednoduchým nasadením šetria čas inštalácie a umožňujú vizuálnu kontrolu na overenie správneho stavu pripojenia. Konektory HUBER+SUHNER SMP-SL boli vyvinuté špeciálne na zabránenie náhodnému odpojeniu a vyžadujú si odpojovací nástroj. Konektory SMP-SL sú malé a ľahké. Sú navrhnuté tak, aby boli odolné voči nárazom a vibráciám a spĺňajú požiadavky normy MIL-STD pre vesmírne a obranné účely. Portfólio zahŕňa káblové konektory, adaptéry, panelové konektory, konektory na montáž na dosky plošných spojov a nástroje.

• Pre frekvencie do 40 GHz
• Konektory pre jednoduché nasadenie
• Funkcia vizuálnej kontroly na overenie pripojenia
• Odolnosť voči nárazom a vibráciám
• Kvalifikácia MIL-STD pre vesmírne a obranné aplikácie
• Rovnaká stopa ako konektory SMP
• O 50 % nižšia hmotnosť ako iné samosvorné možnosti

KonektorySMPM SMPM od spoločnosti HUBER+SUHNER ponúkajú bezkonkurenčnú miniaturizáciu a výkon pre VF aplikácie do 65 GHz. Konektory SMPM spĺňajú kvalifikáciu MIL-SPEC pre obranné a vesmírne aplikácie. Spolu s unikátnym radom Microbend „bend-to-the-end“ káblov ponúka spoločnosť HUBER+SUHNER široké portfólio rôznych typov konektorov

SMPM-T SMPM-T je najmenší otvorený konektor so závitom na trhu a spĺňa normu rozhrania MIL-STD-348. Jedinečná a inovatívna kombinácia konektora SMPM-female spolu so závitovou zaťahovacou maticou poskytuje integrované riešenie ponúkajúce bezprecedentný elektrický a mechanický výkon. SMPM-T zvláda požiadavky na vysokú hustotu s rozstupom iba 5 mm medzi stredovými osami konektorov a zároveň ponúka bezkonkurenčnú elektrickú stabilitu pri frekvenciách až do 67 GHz aj v tých najnáročnejších prevádzkových podmienkach
