Pt100 a Pt1000
Snímače PT patria do kategórie platinových snímačov teploty podľa normy EN 60751, kde je platinová odporová vrstva odparená na keramickom substráte. Na platinovú vrstvu sú navarené spojovacie vodiče. Na upevnenie vodičov a odľahčenie napätia sa aplikuje ďalšia sklenená vrstva. Snímače PT sú k dispozícii v rôznych verziách PT100, PT500, PT1000. Majú malé rozmery, vyššiu presnosť a rýchlu odozvu.
oblasti použitia
senzory Pt100 a Pt1000
Platinové snímače sa označujú hodnotou odporu v Ω pri 0°C v hodnotách odporu R0. Senzor PT 100 má teda odpor 100 Ω, senzor PT 500 má odpor 500 Ω, senzor PT 1000 má odpor 1k Ω atď. Najbežnejšími typmi sú však PT 100 a PT 1000 a podľa medzinárodného odporúčania IEC 751 sú rozdelené do dvoch tried tolerancie A (rozsah -200°C až +650°C) a B (rozsah -200°C až +850°C).
Jednou z charakteristík odporových snímačov teploty je teplotný koeficient TCR. Je definovaný ako priemerná relatívna zmena odporu na stupeň Celzia medzi teplotami od 0°C do 100°C, bežne sa udáva ako TCR = 3850 ppm /°C.

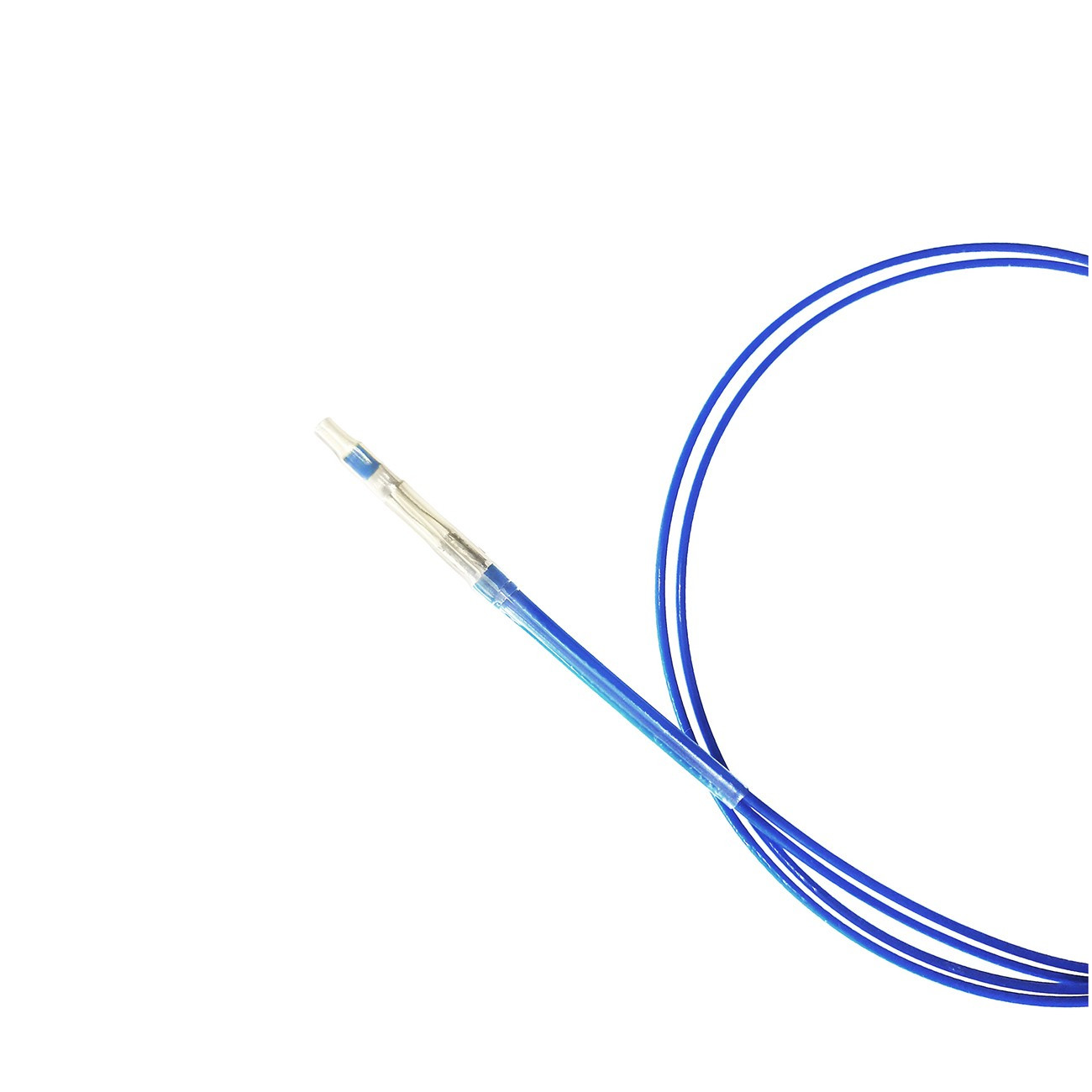

Snímače PT nachádzajú široké uplatnenie najmä v klimatizačnej a ventilačnej technike, zdravotníckej a laboratórnej technike, meraní a regulácii, automobilovom priemysle. Zameriavame sa na výrobu snímačov v prevedení ako snímače teploty pre vinutia elektromotorov a transformátorov, kde sú pripojovacie vodiče vhodným spôsobom (zvyčajne spájkovaním) pripojené k samotnému snímaču a telo snímača spolu s pripojenými vodičmi je izolované pomocou zmršťovacej bužírky, zvyčajne v dvoch vrstvách, aby sa dosiahla dostatočná elektrická pevnosť.
zameriavame sa na
- výrobu konfigurácií so snímačmi PT 100, PT 500 a PT 1000
- skúšky prierazného napätia
- merania RT charakteristiky
- individuálny návrh snímača, prívodných vodičov a izolácie
