vyvažovanie
Vyvažovanie je proces vyrovnávania hlavnej osi zotrvačnosti s geometrickou osou otáčania pridávaním alebo uberaním materiálu z rotujúceho telesa. Týmto spôsobom sa znižuje účinok odstredivých síl, čím sa zvyšuje kvalita a spoľahlivosť rotujúceho zariadenia. Vyvážením chceme dosiahnuť predovšetkým minimálne mechanické namáhanie rotora, zníženie vibrácií a zaťaženia ložísk.
oblasti použitia
vyvažujeme

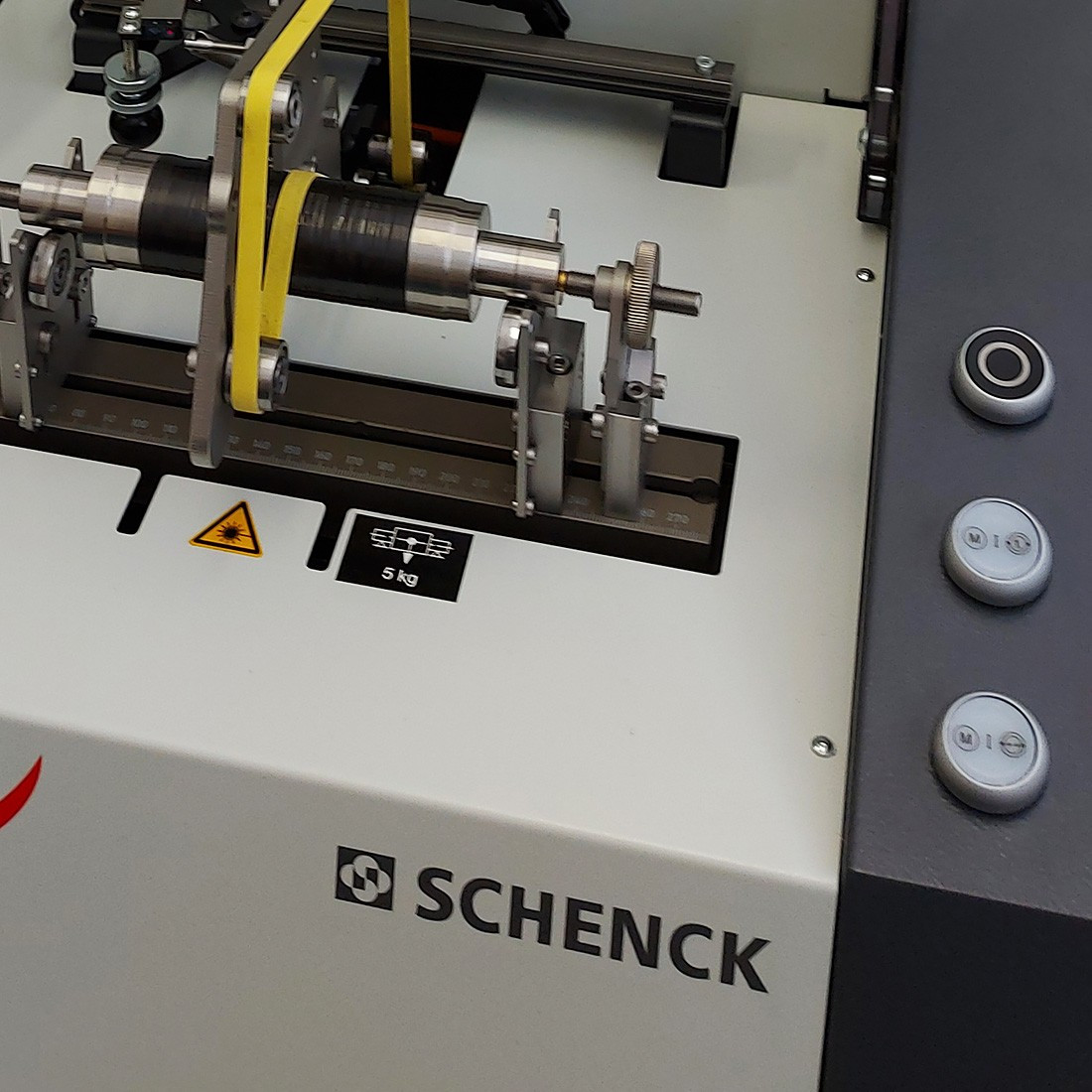

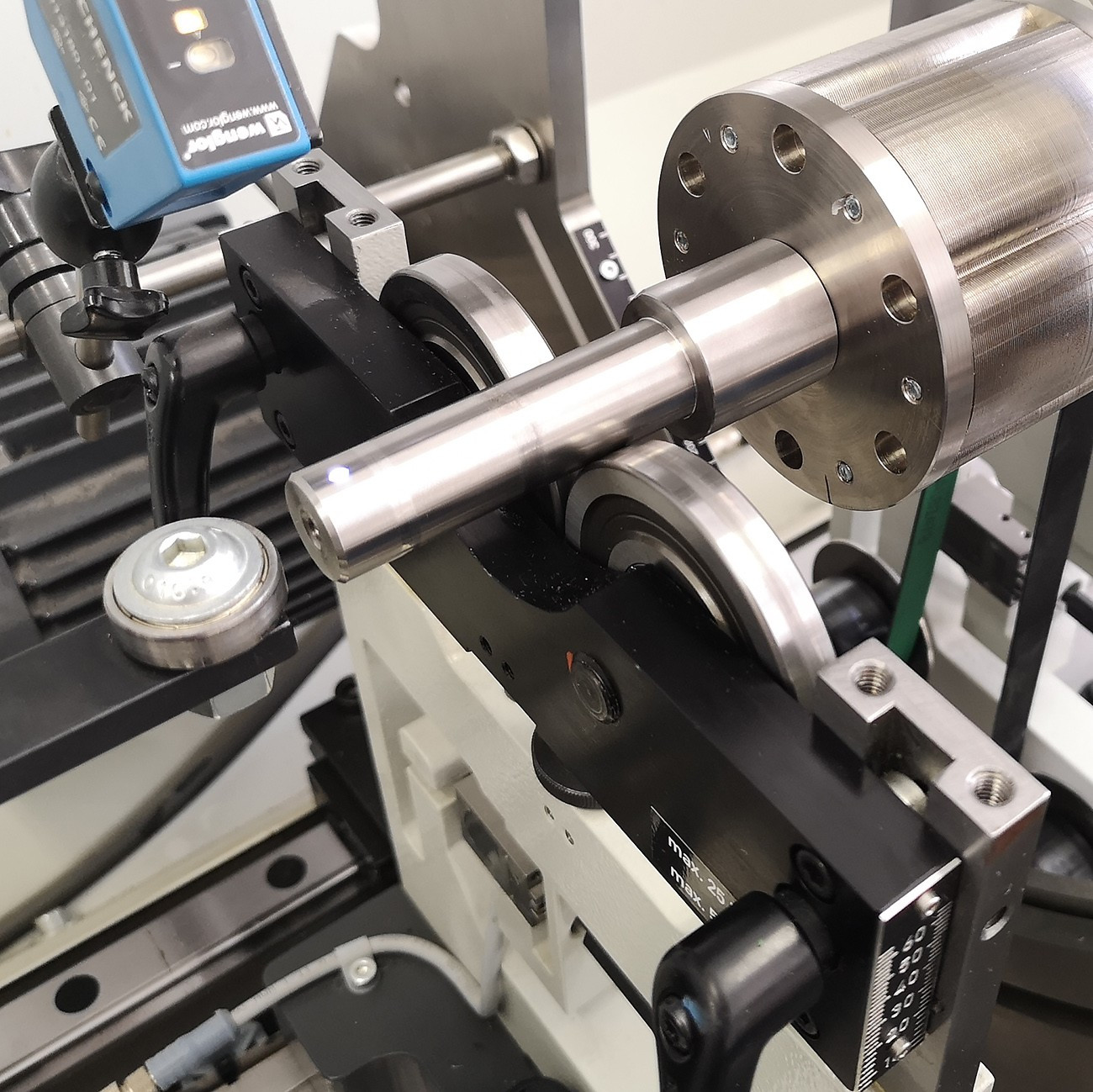

Na našich vyvažovacích strojoch SCHENCK vykonáva statické a dynamické vyvažovanie rotujúcich telies, ktoré spĺňajú nasledujúce parametre:
- hmotnosť - max. 50 kg
- priemer telesa - max. 600 mm
- dĺžka telesa - max. 970 mm
- priemer hriadeľa - max. 63 mm
Maximálnu životnosť ložiska možno dosiahnuť, keď je odstredivá zložka sily z celkového statického zaťaženia menšia ako 10 %. Vyváženie ďalej znižuje vibrácie, ktoré spôsobujú uvoľňovanie častí stroja a sú zdrojom hluku. V ojedinelých prípadoch môžu spôsobiť aj zranenie osôb. Vedľajším účinkom vyvažovania je možnosť zvýšenia pracovných otáčok, a tým aj výkonu stroja. Rozloženie hmotnosti telesa je určené polohou ťažiska a hlavnej stredovej osi zotrvačnosti. K nevyváženiu dochádza vtedy, keď os otáčania nie je totožná s hlavnou stredovou osou zotrvačnosti.
dynamická nevyváženosť
Ide o najčastejší prípad nevyváženosti. Jej podmienkou je, že hlavná stredová os zotrvačnosti nie je rovnobežná s osou otáčania ani ju nepretína. Hlavná centrálna os zotrvačnosti je teda mimo obežnej dráhy s osou rotácie. Na úplné odstránenie dynamickej nevyváženosti je potrebné vykonať korekciu v dvoch vyvažovacích rovinách.
statická nevyváženosť
Podmienkou statickej nevyváženosti je, že ťažisko telesa neleží v osi otáčania, ale musí byť rovnobežné s hlavnou stredovou osou zotrvačnosti. Korekciu statickej nevyváženosti možno vykonať zväčšením hmotnosti. V najlepšom prípade sa úprava vykoná v rovine ťažiska, kde zvýšenie hmotnosti zabezpečí posunutie ťažiska do osi otáčania.
Jan Kratochvil ml.
