magnetické spojky

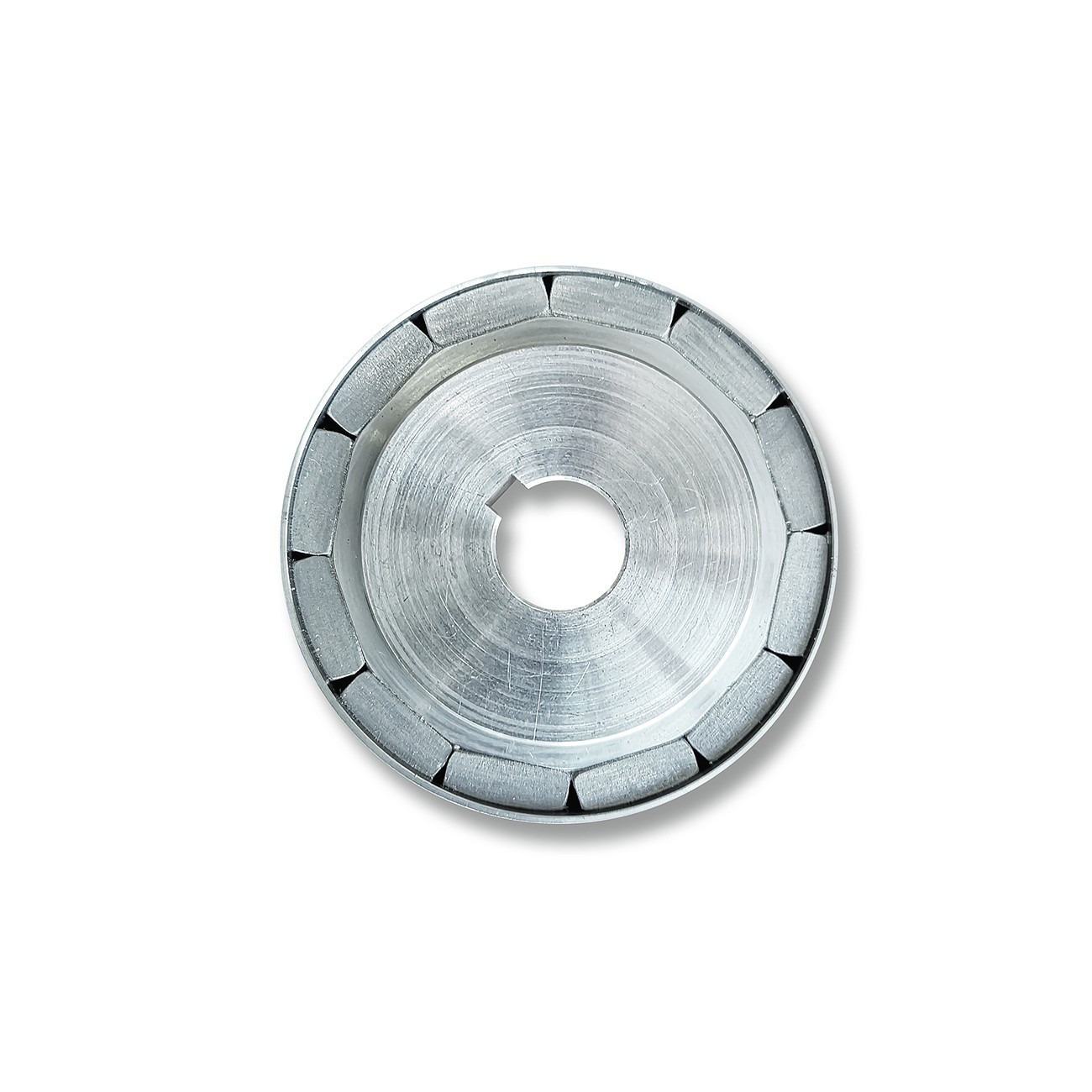

Magnetické spojky umožňujú prenos krútiaceho momentu bez potreby fyzického kontaktu medzi ich jednotlivými časťami. Fungujú na podobnom princípe ako elektromotory s permanentnými magnetmi. Spojka sa skladá z dvoch „valcov“ s nalepenými magnetmi, ktoré tvoria viacpólovú štruktúru – vnútorný valec s magnetmi nalepenými na vonkajšom priemere, väčší valec s magnetmi nalepenými na vnútornom priemere, oba valce sú do seba vložené. Vonkajšia časť je zvyčajne spojená s pohonnou jednotkou. Póly na jednom valci ležia proti opačne zmagnetizovaným pólom druhého valca (severný – južný) a vytvárajú silné magnetické pole, ktoré spôsobuje, že sa oba valce synchrónne otáčajú. Keď dôjde k preťaženiu, póly oboch častí spojky sa posunú a náklad je tak chránený pred príliš veľkým momentom.
oblasti použitia
výroba magnetických spojok v PZK BRNO
Vyrábame synchrónne magnetické spojky s permanentnými magnetmi. Zameriavame sa na špeciálne aplikácie s vysokými nárokmi na kvalitu spracovania. Vo vlastnom skúšobnom laboratóriu testujeme magnetické vlastnosti jednotlivých magnetov a výsledných zostáv, ako aj pevnosť lepených spojov. Disponujeme súradnicovým meracím strojom (CMM) na kontrolu rozmerov a vyváženie na vlastnej vyvažovačke. Pomocou metódy konečných prvkov (MKP) môžeme navrhnúť alebo optimalizovať vhodné riešenie.
špecializujeme sa na
- výpočet krútiaceho momentu magnetických spojok
- návrh magnetických spojok
- výroba prototypov
- sériová výroba magnetických spojok
použitie magnetických spojok
Magnetické spojky možno nájsť v čerpadlách, kompresoroch, dávkovačoch a ďalších aplikáciách. Tam, kde sa používajú mimoriadne toxické látky alebo inak agresívne médiá, je potrebné hermetické oddelenie jednotlivých častí zariadenia. Magnetické spojky pôsobia ako „bariéra“ a schopnosť „skĺznuť“ póly pri preťažení minimalizuje riziko poškodenia čerpadla a pripojeného zariadenia. Medzi ďalšie výhody magnetických spojok patrí, že sú bezúdržbové, pomáhajú znižovať vibrácie, čiastočne kompenzujú nesúososť hriadeľov komponentov a obmedzujú maximálny krútiaci moment komponentov.
konštrukcia magnetických spojok
Synchrónne magnetické spojky sa vyrábajú ako „valcové“ vyhotovenia okrem „kotúčových“, ktoré sa môžu použiť tam, kde nie je dostatok priestoru pre valcovú spojku. Ide o dve ploché časti s magnetmi nalepenými na vnútorných protiľahlých stranách. Kotúčové magnetické spojky majú všetky výhody valcových magnetických spojok, ale zvyčajne prenášajú menší krútiaci moment.
typy magnetov v spojkách
V magnetických spojkách sa používajú neodymové aj samáriové permanentné magnety. O tom, ktorý z nich sa použije, rozhoduje aplikácia. Permanentné magnety na báze neodýmu majú vyšší magnetický tok, a preto prenášajú väčší krútiaci moment, ale ich použitie je obmedzené teplotnou triedou magnetu. Tieto magnety sa môžu používať do teploty približne 230 stupňov [[,...]] C a sú tiež náchylné na koróziu. Samáriové magnety pokračujú tam, kde neodymové magnety končia. Magnety na báze samária majú vysokú teplotnú odolnosť až do 350 stupňov C a vynikajúcu odolnosť proti korózii.
Jan Kratochvil ml.
