ističe na DIN lištu (MCB)
Hydraulické magnetické ističe MCB (Miniature Circuit Breakers) s montážou na lištu DIN chránia elektrické vedenia v budovách alebo elektronické systémy. Zvyčajne sa používajú v nízkonapäťových aplikáciách v ľahkom priemysle alebo v komerčných aplikáciách.
Spoločnosť CBI-electric sa postupne etablovala ako dodávateľ hydraulicko-magnetické ističe na okrajových trhoch po celom svete. Korene tohto výrobcu siahajú až do roku 1949.
oblasti použitia
hydraulicko-magnetické ističe MCB
Miniatúrne ističe montované na DIN lištu sú najčastejšie jednofázové prístroje a majú typický rozsah menovitého zaťažovacieho prúdu do 100 A s maximálnou menovitou hodnotou skratu 16 kA pri 240 V. Výrobca CBI, ktorého výhradne zastupujeme v Českej republike a na Slovensku, dosiahol so svojím portfóliom výrobkov MCB medzinárodne uznávanú pozíciu dodávateľa spoľahlivých ochrán pre telekomunikačný, železničný a solárny priemysel.
výhody hydraulicko-magnetických ističov
- nezávislosť od teploty okolia
- až 30 % úspora miesta
- okamžitý reset po vypnutí
- možnosť nastavenia vypínacích charakteristík
- prevádzková teplota -40 až +85 °C
typické oblasti použitia
- telekomunikácie
- železničné bezpečnostné zariadenia
- skladovanie energie

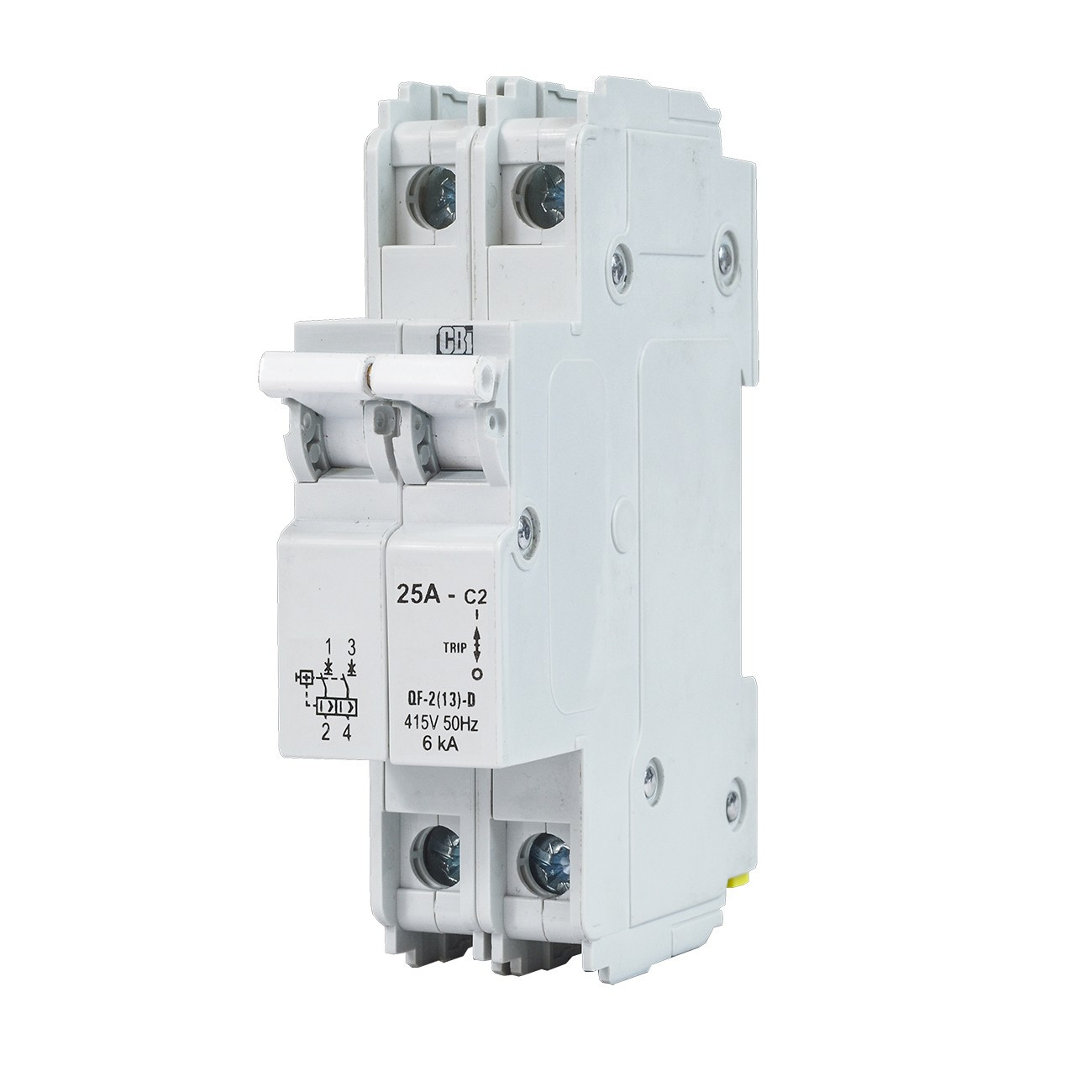

Q-Frame
Veľmi kompaktné hydraulicko-magnetické ističe CBI pre miniatúrne rozvody a rôzne aplikácie ochrany zariadení. Rám CBI série Q pozostáva z modulárnych ističov s menovitými prúdmi 0,1 – 250 A. Séria Q je k dispozícii v jedno-, dvoj-, troj- a štvorpólovej konfigurácii. Vybrané ističe dosahujú modulárnu šírku 13 mm namiesto tradičných 18 mm, čím sa pri rovnakej veľkosti skrine dosahuje úspora miesta viac ako 30 %. Špeciálne upravené prípojnice s modulárnou šírkou 13 mm sú k dispozícii v rôznych konfiguráciách.
vlastnosti:
- Striedavé a jednosmerné ističe
- menovitý prúd 0,1 – 250 A
- skratová odolnosť do 10 kA
- CE schválenie, UL 1077, UL 489(A), EAC
dokumenty na stiahnutie |
|
| QF13 AC MCB 0,1-25A | |
| QL13 AC MCB 0,5-25A | |
| QZ13 AC MCB 0,5-60A | |
| QY13 DC MCB 0,1-200A | |
| QF18 AC MCB 1-63A šedá | |
| QF19 AC MCB 1-63A čierna | |
| QF26 LR AC MCB 5-63A |
| QF26 HR AC MCB 70-125A |
Rám Y
Vysoké jednosmerné napätie 150 - 600 V DC sa stáva čoraz bežnejším javom v širokej škále systémov. Doteraz bolo náročné nájsť vhodný istič MCB, ktorý by bezpečne zvládol takéto vysoké jednosmerné napätie. Spoločnosť CBI prišla s riešením v rámci série Y, ktorá je založená na osvedčenom hydraulicko-magnetickom princípe ako ostatné výrobky. To znamená, že funkcia ističov je úplne nezávislá od teploty okolia. Séria Y dokáže pokryť 300 V DC v jednom 13 mm module a pre aplikácie, ktoré vyžadujú 400 alebo 600 V DC, je možné dodať sériovo zapojené továrenské ističe so šírkou 2x13 mm. S modulárnymi ističmi so šírkou 13 mm namiesto tradičných 18 mm dosiahnete pri rovnakej veľkosti skrine úsporu miesta viac ako 30 %.
vlastnosti: Vhodné pre všetky typy zariadení, ktoré sa nachádzajú na trhu:
- Menovitý prúd 0,5 – 70 A
- skratová odolnosť do 10 kA
- CE schválenie, UL 489(A/B), EAC
Bc. Robin Kurka, DiS.
