optické rozvádzače a patchcordy

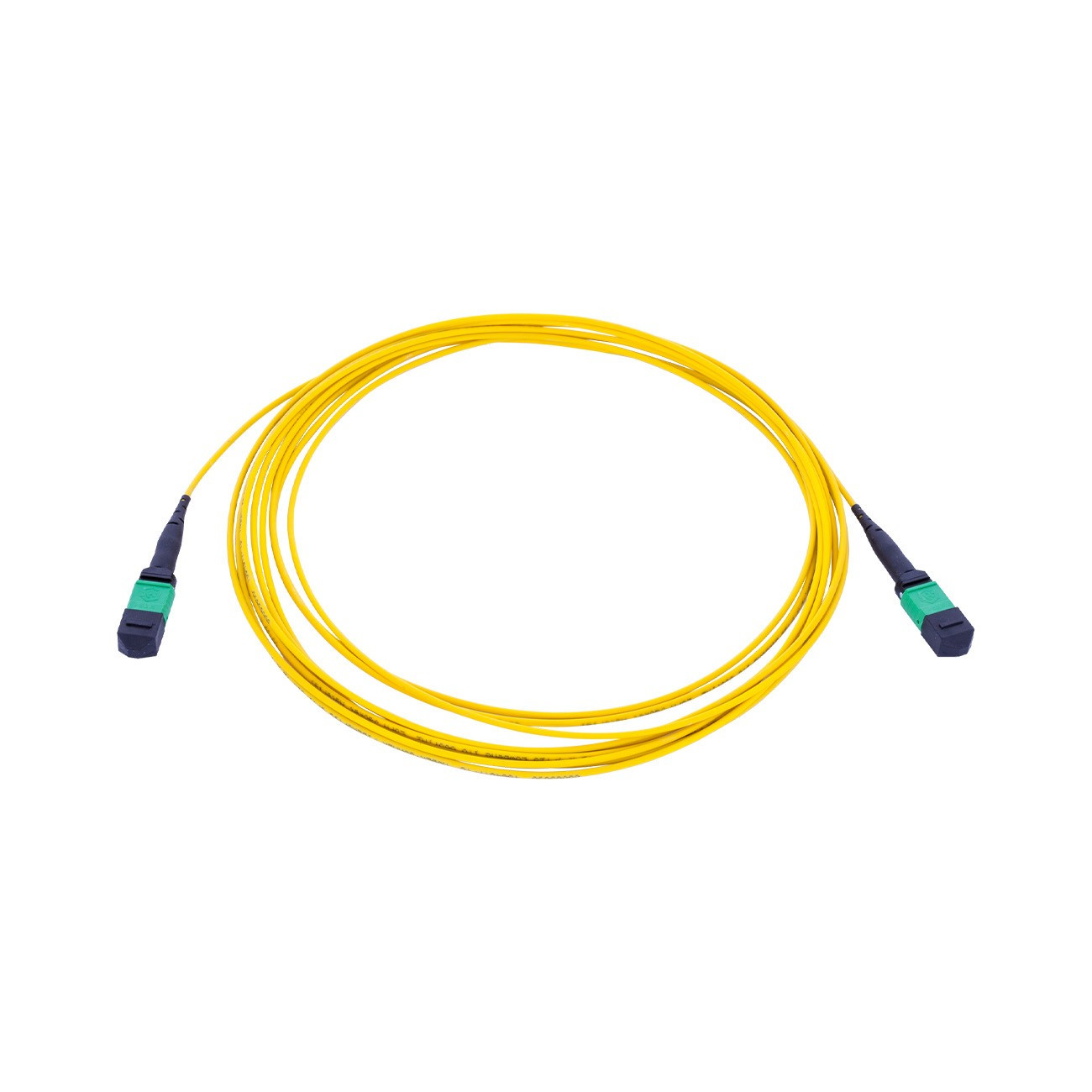

Patchcordy sa používajú na pripojenie 19“ CTB rozvádzač umiestnený v stojane s aktívnym zariadením základňovej stanice. Vzhľadom na svoju konštrukciu sú vhodné len na vnútorné zapojenie. Konektory sú k dispozícii v „uniboot“, duplexnej alebo simplexnej konfigurácii s konektormi LC alebo s konektormi SC, FC alebo E2000. Na jednoduchšiu manipuláciu je možné dodať aj patchcordy s technológiou push-pull. Hrúbka optického kábla je 2 mm. Spoločnosť Huber+Suhner ponúka aj možnosť výmeny duplexných konektorov.
Počiatky spoločností HUBER a SUHNER siahajú do roku 1864, spoločnou fúziou roku 1968 vznikla spoločnosť, ktorá má dlhú tradíciu v inováciách a po celý čas si zachovala vedúce postavenie v oblasti metalickej, rádiofrekvenčnej i optickej konektivity pre náročné aplikácie.
oblasti použitia

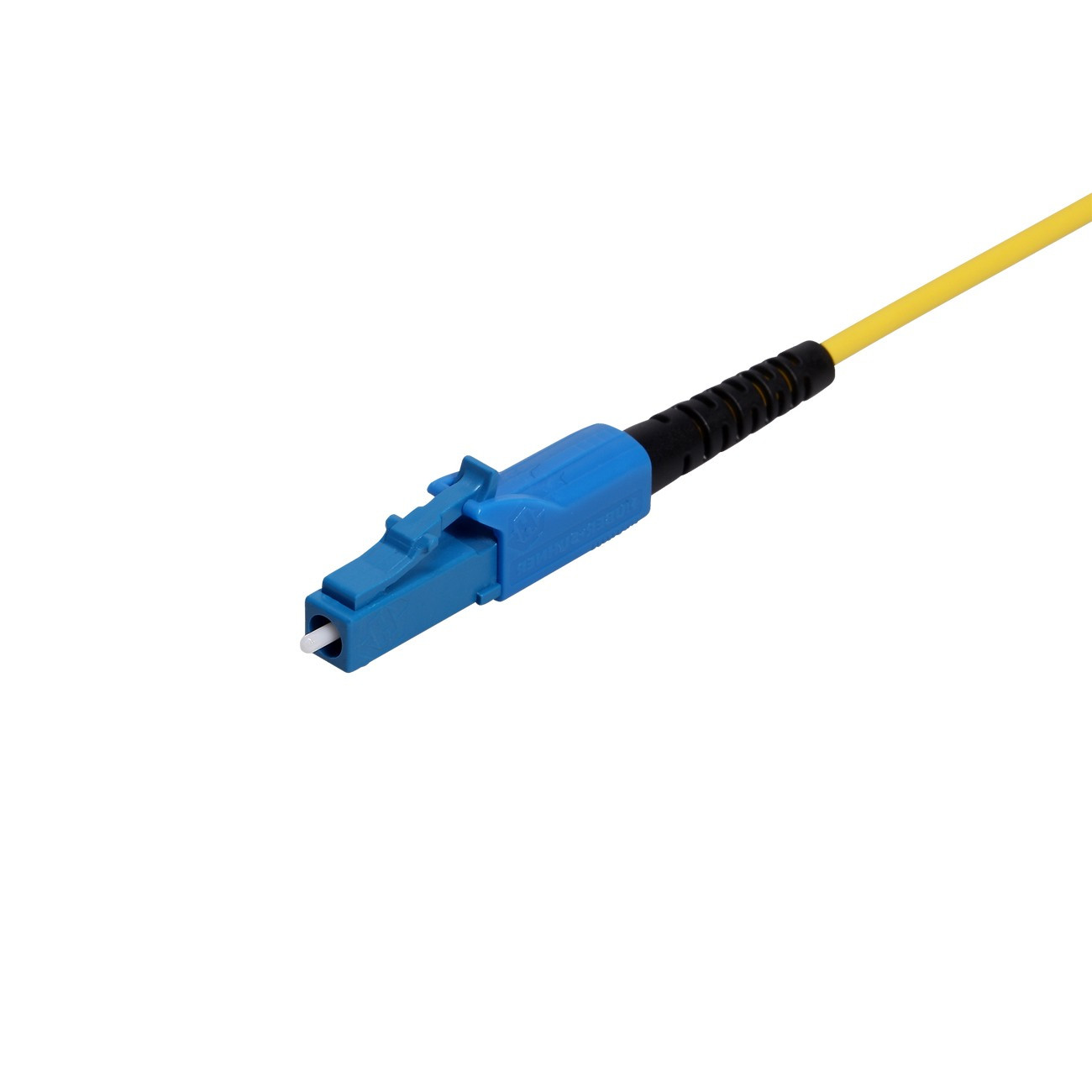

typy LC patchcordov
- SM – použitie optického vlákna pre jednovidové v závislosti od konštrukcie, s dĺžkou kábla od 0,5 m do 20 m
- MM – použitie optického vlákna pre multimód OM3 v závislosti od konštrukcie, s dĺžkou kábla od 1 m do 10 m
typy prepojovacích káblov SC
- SM – použitie optického vlákna pre jednovidové vlákno s dĺžkou kábla od 1 m do 20 m
- MM – použitie optických vlákien pre multimódy (OM1 až OM4) s dĺžkou v závislosti od použitej technológie od 1 m do 20 m
Všetky patchcordy sú testované na ohyb, teplotné zmeny, prienik vody, požiarnu odolnosť podľa normy CPR, rozťažnosť, odolnosť proti stlačeniu, nárazu, opakovanému ohybu, skrúteniu a zamotaniu.
Ing. Jiří Lošťák
