prepäťovej ochrany
Štyri desaťročia skúseností s vývojom a výrobou koaxiálnych bleskozvodov a ochrán sú základom súčasného portfólia rádiofrekvenčnej ochrany spoločnosti HUBER+SUHNER. Výrobky sú navrhnuté tak, aby spĺňali prísne požiadavky rádiofrekvenčného, mikrovlnného, telekomunikačného a bezdrôtového sektora, ktoré pokrývajú civilné, bezpečnostné a obranné aplikácie. S cieľom overiť naše konštrukcie v súlade s platnými medzinárodnými normami pre prepätia zriadila spoločnosť Huber+Suhner rozsiahle laboratórium pre vysokonapäťové impulzy. Počas „studenej vojny“ vývoj a výskum jadrových zbraní nútil spoločnosť Huber+Suhner nielen k hromadnej výrobe zariadení, ktoré by chránili kritickú infraštruktúru. Vtedy získané skúsenosti sa ukázali ako neoceniteľné aj v neskoršom období. Dnes sa najmä v kritickej infraštruktúre, ako sú siete záchranných služieb, t. j. záchranné služby, hasiči, polícia, siete TETRA a TETRAPOL, stožiare chránia týmito prepäťovými ochranami.
Počiatky spoločností HUBER a SUHNER siahajú do roku 1864, spoločnou fúziou roku 1968 vznikla spoločnosť, ktorá má dlhú tradíciu v inováciách a po celý čas si zachovala vedúce postavenie v oblasti metalickej, rádiofrekvenčnej i optickej konektivity pre náročné aplikácie.
oblasti použitia
Prepäťové ochrany Huber+Suhner sú založené na dvoch princípoch.
S integrovanou alebo prídavnou plynovou kapsulou (výbojkou). Signál prechádza cez ochranu s plynovou kapsulou naplnenou špeciálnym plynom. Ten sa pri zásahu ionizuje a stane sa nízkoohmickým a prúd, ktorý ním preteká, sa odvedie do kostry bleskozvodu. Po výboji sa kapsula po krátkom čase opäť stane vysokoohmickou a signál bude ďalej prúdiť do zariadenia. Plynové kapsulové bleskozvody sú vhodné pre menej náročné aplikácie do 6 GHz, najmä tie, ktoré sú spojené s požiadavkou na širšie frekvenčné rozhranie.
S ochranou λ/4. Táto technológia je založená na transformačnom rade λ/4. Predĺženie na bleskozvode je na jeho konci skratované a prispôsobené strednej frekvencii pracovného pásma. Princíp činnosti je nasledovný: signál za normálneho stavu prúdi na skratovací vývod na skrat, čo zodpovedá posunu o 90 °. Tu sa odrazí o 180° a opäť tečie cez skratovací pahýľ na začiatok skratovacieho zariadenia. To zodpovedá ďalšiemu posunu o 90 stupňov. Nakoniec je signál v rovnakej fáze ako vstup. Prepäťové ochrany založené na princípe λ/4 sú určené pre náročnejšie aplikácie a vyššie výkony. Vďaka princípu λ/4 sú úzkopásmové, ale bezúdržbové. Na rozdiel od prepäťových ochrán s plynovou kapsulou nie je možné prenášať jednosmerný signál.
distribúcia:

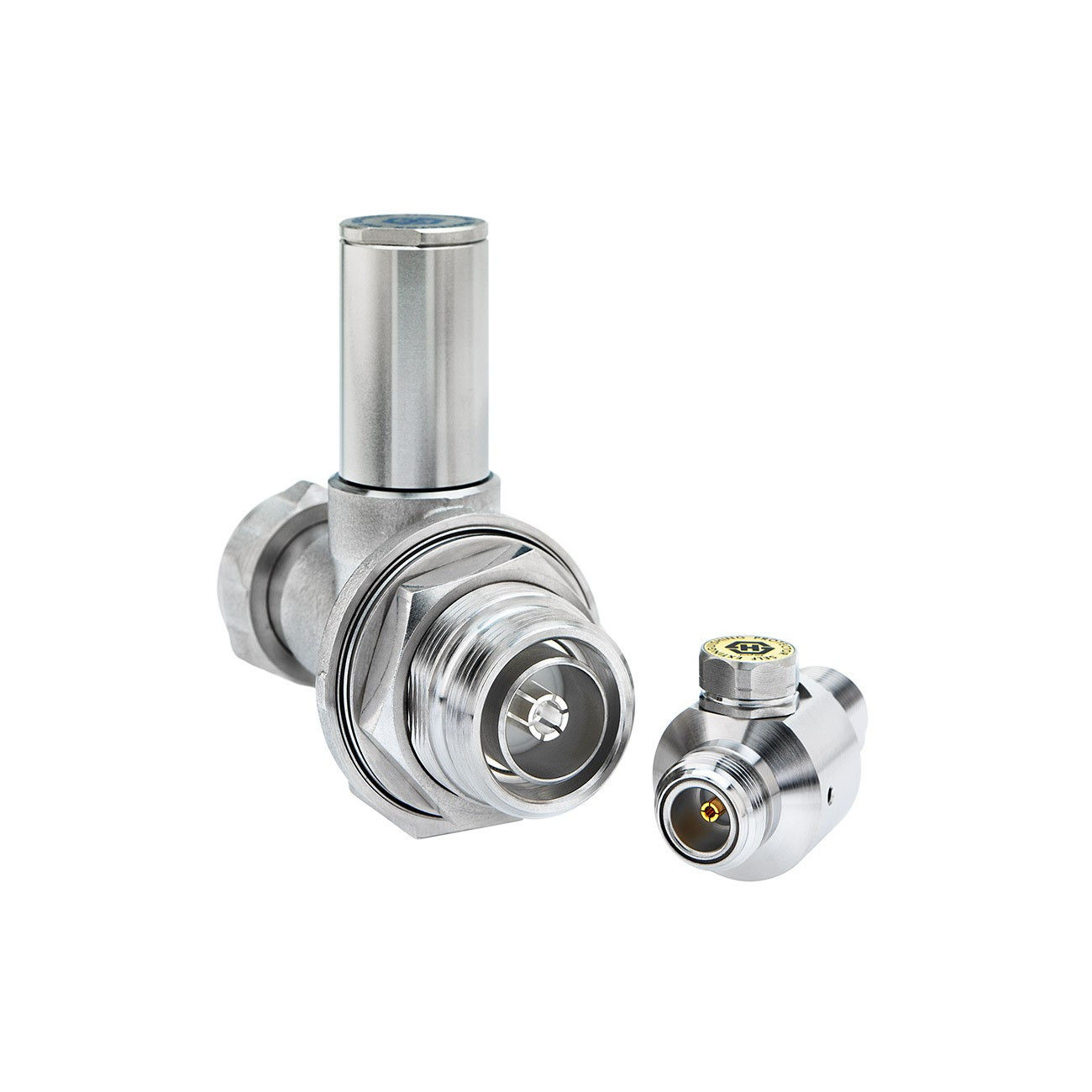

séria 3400, s ochranou λ/4, tento typ ponúka najlepšiu možnú prepäťovú ochranu. spoločnosť Huber+Suhner sa stala štandardom a určuje ďalší vývoj tohto typu prepäťovej ochrany. Ochrany sú bezúdržbové, s vysokou schopnosťou prenosu energie, dostupné s rôznymi typmi konektorov
- Širokopásmové od 380 MHz a 18 GHz
- N, 7/16, 4,3-10 .
- Najnižšie VSWR, PIM
- Najvyššia prúdová zaťažiteľnosť do 100 kA.
- Bezúdržbové

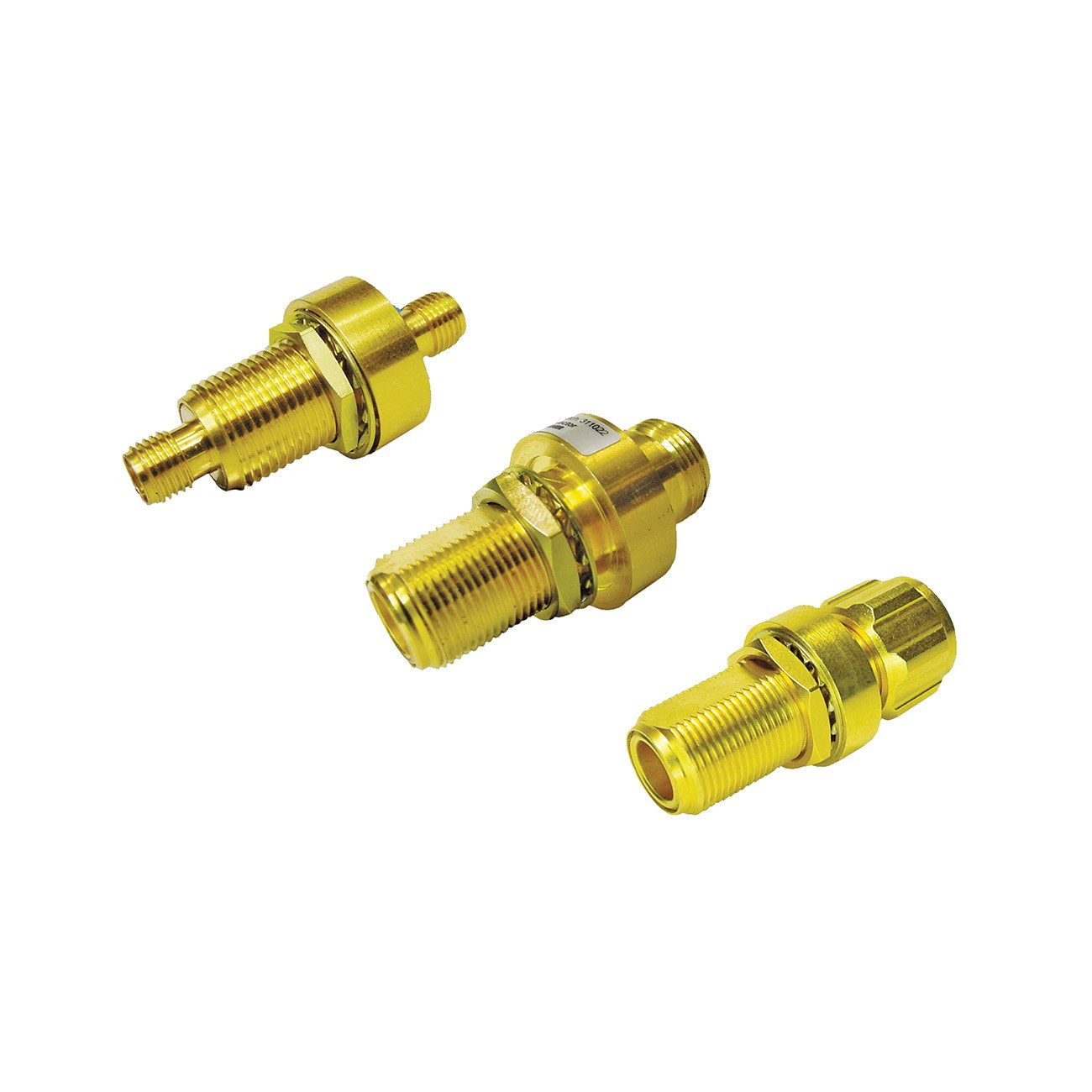

štandardná verzia prepäťovej ochranysérie 3401 s plynovou kapsulou pre frekvencie do 1 GHz. Verzie 50 a 75 ohmov. Možnosť priechodu jednosmerného prúdu. Jednoduchá inštalácia, nástroje na vyhodnotenie funkčnosti kapsuly
séria 3402, rovnaká ako séria 3401
- Širokopásmové pásmo do 3 GHz
- Spojitosť jednosmerného prúdu
- Vymeniteľný plynový výboj
- Jednoduchá údržba
- Samozhášacia plynová kapsula „semper“
- Impedancia 50 alebo 75 Ω
séria 3404 Miniatúrna prepäťová ochrana unikátnej konštrukcie s integrovanou plynovou kapsulou navrhnutá na ochranu pred viacerými elektromagnetickými vplyvmi.
- Vodotesné rozhranie
- nízky kontaktný odpor medzi telom chrániča a montážnou stenou
- Priestorovo úsporná in-line konštrukcia
- Širokopásmový jednosmerný prúd do 3 GHz
- Schopný zvládnuť nárazový prúd do 5 kA (8/20 &mikro;s)
- Jednosmerná kontinuita
séria 3406. Prepäťová ochrana založená na princípe plynovej kapsule, ktorá je integrovaná vo vnútri bleskozvodu, pre frekvencie do 6 GHz.
- Širokopásmové pásmo do 6 GHz (BNC = DC do 4 GHz)
- Spojitosť DC
- Tenká in-line konštrukcia
- Pevne nainštalovaná plynová kapsula
- Impedancia 50 alebo 75 Ω
séria 3407. Bleskozvody založené na princípe ochrany λ/4 s integrovaným vysokopriepustným filtrom ponúkajú nadpriemernú ochranu pred bleskom.
- Pre frekvencie od 70 MHz do 18 GHz.
- Zvyškové napätie znížené až o 80 % v porovnaní so štandardnými typmi
- DC blokované, galvanicky oddelené
séria 3408 s plynovou kapsulou a integrovaným vysokofrekvenčným filtrom.
- Zvyškové napätie znížené o 40 % v porovnaní so štandardným
- radom
- 3401/3402
- Zvyšková energia znížená o približne 60 % v porovnaní s radom 3401/3402
- Oddelenie medzi ochranou a prípadne nasadeným, následným prepätím
- DC blokovaný, galvanicky oddelený
séria 3409. Vysoko výkonné prepäťové ochrany s plynovou kapsulou predstavujú novú generáciu ochrany pre najnáročnejšie aplikácie. Tento typ ochrany je vhodný napríklad pre mobilnú komunikáciu.
- Spojitosť jednosmerného prúdu
- Vysoký výkon
- Nízke VSWR, PIM
- Pre frekvencie od 380 MHz a 18 GHz
- Až o 99 % znížená zostatková energia
- Vodotesnosť IP67
- Inštalovaný plynový výboj (90 V), voliteľný „Semper“
rad 3414. Prepäťové ochrany dátových liniek CAT5, CAT 6, CAT 7, kompatibilné s napájaním Ethernet, PoE. Vodotesnosť IP68 pre vonkajšie aplikácie.
- Ochrany CAT5 Ethernet v kanálovej triede D
- Ochrany CAT6 Ethernet v kanálovej triede E
- Ochrany CAT7
- Ethernet v kanálovej triede F
- Ochrany dátového vedenia pre kruhový konektor MIL D38999
Ing. Jiří Lošťák
