Jističe na DIN lištu (MCB)
Hydraulicko-magnetické jističe MCB (Miniature Circuit Breakers) s montáží na DIN lištu chrání napájecí vedení v budovách nebo v elektronických systémech. Používají se typicky při nízkém napětí v lehkém průmyslu nebo v komerčních aplikacích. Miniaturní jističe bývají nejčastěji jednofázová zařízení a mají typický rozsah jmenovitého zátěžového proudu až 100 A s maximálním jmenovitým zkratem 16 kA při 240 V. Výrobce CBI, kterého výhradně zastupujeme na území České Republiky a Slovenska, dosáhl s portfoliem MCB produktů mezinárodně uznávané pozice jako dodavatel spolehlivé ochrany zařízení pro telekomunikační, železniční a solární průmysl.
přednosti hydraulicko-magnetických jističů:
- nezávislost na okolní teplotě
- až 30% úspory prostoru
- okamžitý reset po vypnutí
- možnost přizpůsobení vypínacích charakteristik
- provozní teplota -40 až +85 °C
typické oblasti použití
- telekomunikace
- železniční zabezpečovací zařízení
- uchování energie

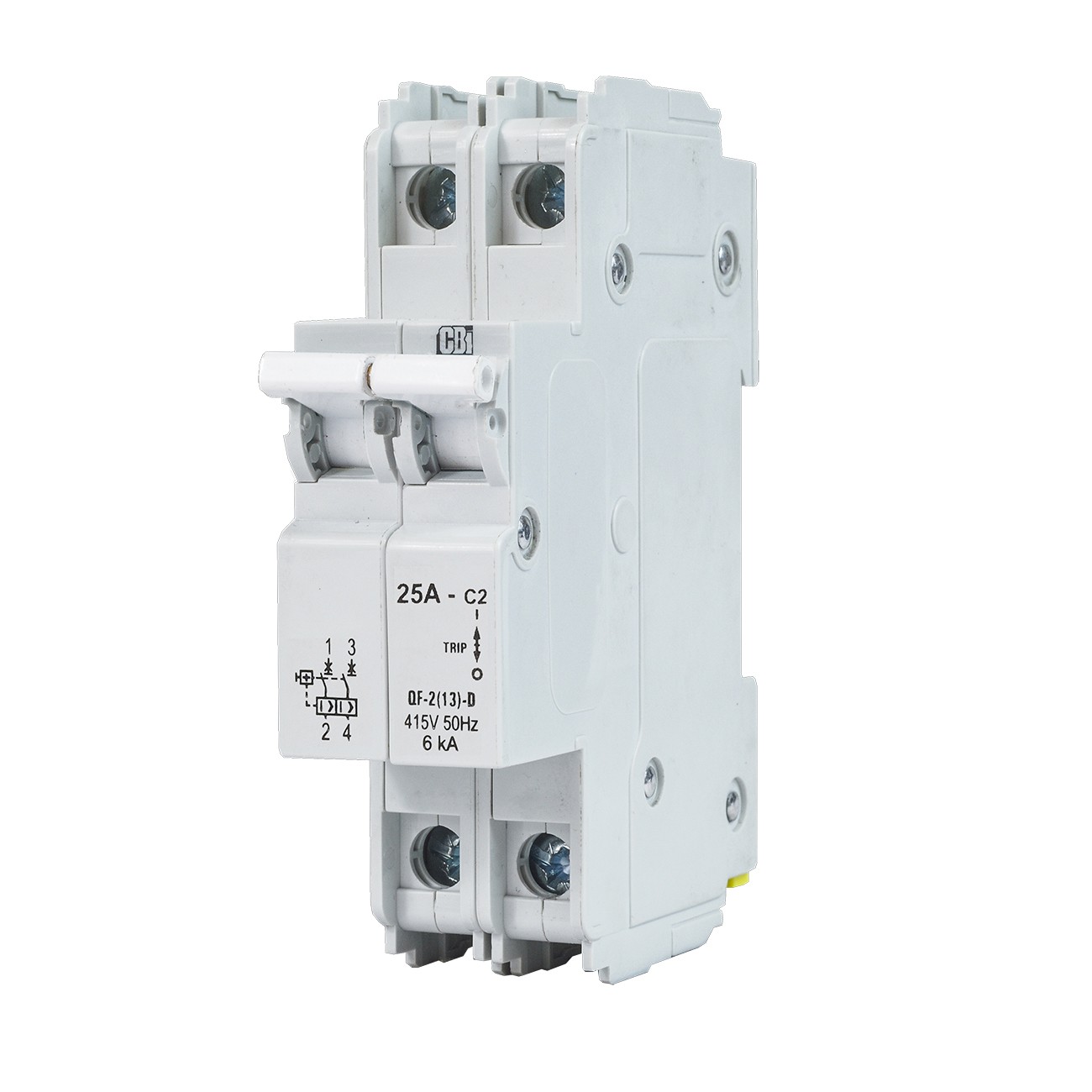

Q-Frame
Velmi kompaktní CBI Hydraulicko-magnetické jističe pro miniaturizované rozvody a různé aplikace ochrany zařízení. Rám CBI řady Q se skládá z modulárních jističů se jmenovitými proudy 0,1 – 250 A. Řada Q je k dispozici v jedno, dvou, tří a čtyřpólových konfigurací. Vybrané jističe dosahují modulární šířky 13 mm namísto tradičních 18 mm, dosáhnete při stejné velikosti skříně úspory místa více než 30 %. Speciálně upravené přípojnice s modulární šířkou 13 mm jsou k dispozici v různých konfiguracích.
Vlastnosti:
- AC a DC jističe
- jmenovitý proud 0,1 – 250 A
- zkratová odolnost až 10 kA
- schválení CE, UL 1077, UL 489(A), EAC
Dokumenty ke stažení |
|
| QF13 AC MCB 0,1-25A | |
| QL13 AC MCB 0,5-25A | |
| QZ13 AC MCB 0,5-60A | |
| QY13 DC MCB 0,1-200A | |
| QF18 AC MCB 1-63A šedý | |
| QF19 AC MCB 1-63A černý | |
| QF26 LR AC MCB 5-63A | |
| QF26 HR AC MCB 70-125A |
Y-Frame
Vysoké stejnosměrné napětí 150 - 600 V DC je stále běžnější v celé řadě systémů. Až dosud byl problém najít vhodný MCB jistič, který by bezpečným způsobem zvládl tak vysoká stejnosměrná napětí. CBI přichází s řešením v rámci série Y, která je postavena na osvědčeném hydraulicko-magnetickém principu jako ostatní produkty. To znamená, že funkce jističů je zcela nezávislá na okolní teplotě. Řada Y zvládne pokrýt 300 V DC v jednom 13 mm modulu a pro aplikace, které vyžadují 400 nebo 600 V DC mohou být dodány sériově připojené jističe z výroby, které mají šířku 2x13 mm. Modulární šířky jističe 13 mm namísto tradičních 18 mm, dosáhnete při stejné velikosti skříně úspory místa více než 30 %.
Vlastnosti:
- DC jističe
- napětí 150 - 600 V DC
- jmenovitý proud 0,5 – 70 A
- zkratová odolnost až 10 kA
- schválení CE, UL 489(A/B), EAC
Rádi budeme spolupracovat na dodávkách jističů pro Váš projekt, kontaktujte našeho specialistu.
