konektory k deskám plošných spojů

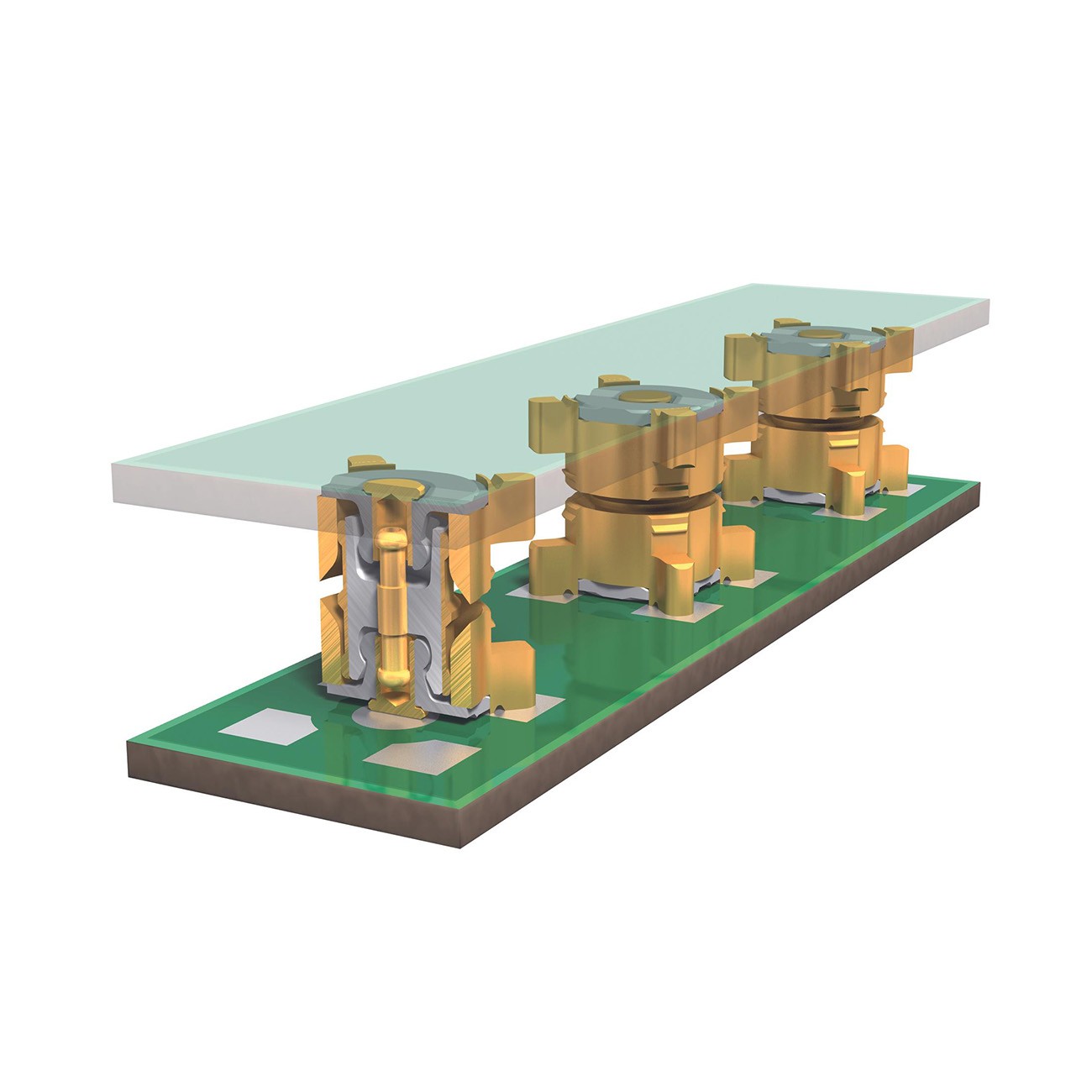

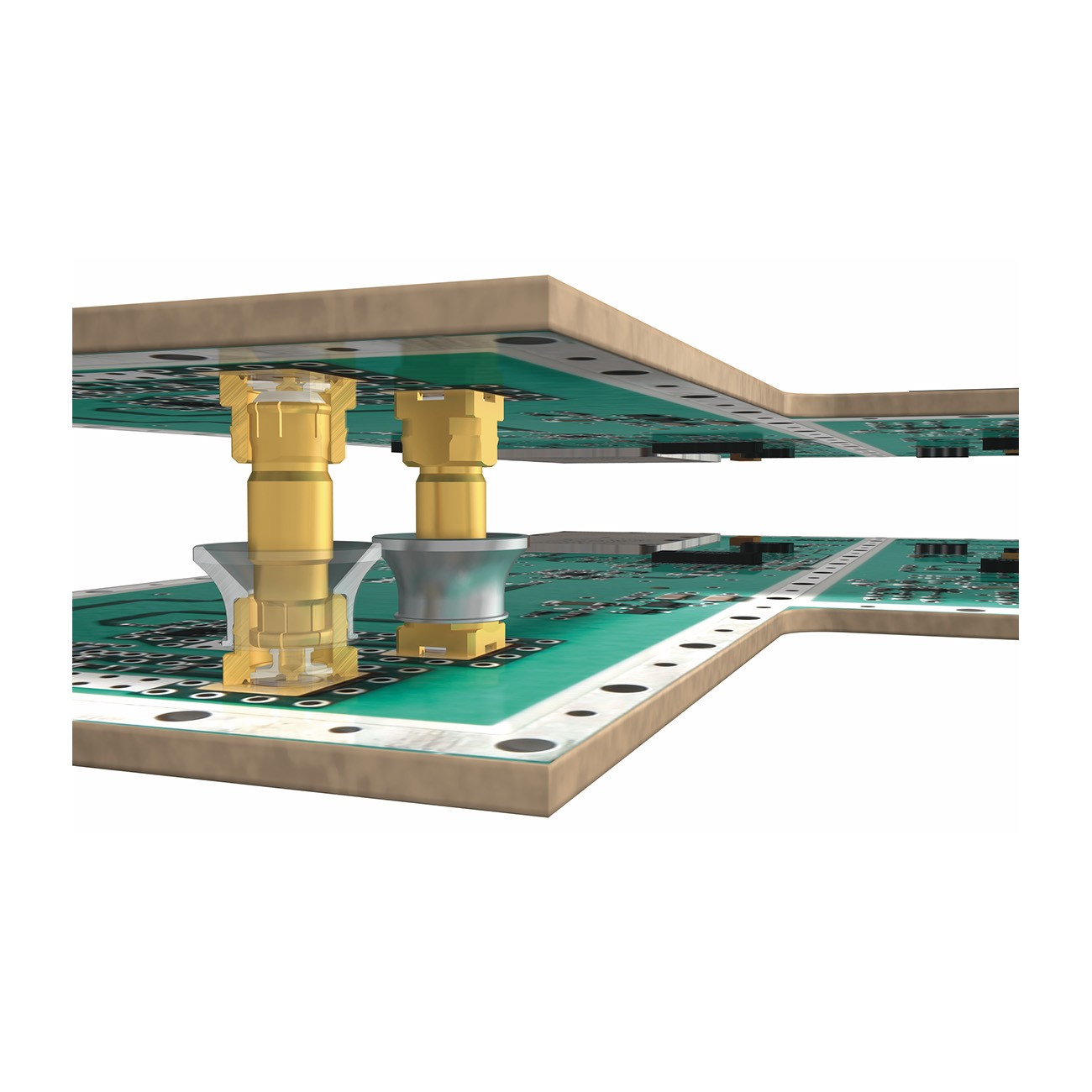

MBX. MBX konektory jsou speciálně vyvinuty pro vysokofrekvenční propojení desek plošných spojů „board to board“ a deska plošného spoje s koaxiálním kabelem. Díky precizní konstrukci se MBX konektor umožňuje vyrovnat s mechanickou nesouosostí, jak  v radiálním, tak  axiálním směru, při zachování  vynikajících elektrický vlastností. MBX konektory splňují vyšší požadavky s nejlepší axiální nesouosostí ve své třídě ±1,2 mm. MBX je odpovědí na vyšší integraci a miniaturizaci. Jedná se o dokonalé řešení pro vícenásobné připojení desek plošných spojů.

• Nejkratší vzdálenost mezi deskami ve své třídě
• Nejvyšší kvalita, kapacita a flexibilita díky robotické montáži
• Propojení nasplepo

MMBX. Jsou speciálně vyvinuty pro RF propojení desek plošných spojů a deska plošného spoje s koaxiálním kabelem. Spolu s MBX konektory představují portfolio pro nejvyšší flexibilitu pro současné i budoucí aplikace rádiových modulů. Konektory MMBX nabízejí pracovní frekvenci až 12,4 GHz.

• Velmi vysoké frekvence – nejlepší ve své třídě
• Nízké hodnoty VSWR, IL ...
• Nejmenší vzdálenost mezi palubou a palubou ve třídě

MFBX a eMFBX. Jsou speciálně vyvinuty pro velkoobjemové aplikace desek plošných spojů. Konektory MFBX / eMFBX jsou řešením šitým na míru pro požadavky na střední axiální a radiální nesouosost, pro  frekvence do 6 GHz.

• Vysoká flexibility
• Velmi dobré stínění
• Malé vzdálenosti desek

MMCX. Konektory MMCX jsou určené pro aplikace, kde se vyžadují nejmenší rozměry.
Tyto konektory lze využít v aplikacích pro frekvence do 6 GHz. Spolehlivý "nacvakávací" spojovací mechanismus zajišťuje konzistentní přenos elektrických parametrů. Konektory MMCX HUBER+SUHNER pro PCB navíc plně splňují dnešní požadavky SMT (technologie povrchové montáže) díky vynikajícímu designu, výběru materiálu a balení. SMT konektory HUBER+SUHNER jsou vhodné pro všechny SMT-PCB pájené přetavením, kde je nutné impedanční přizpůsobení nebo stíněný přenos signálu.

MMPX. Řada „snap-on“ konektorů MMPX je ideálním řešením koaxiálního systému s plošnými spoji pro přenosové frekvence až 65 GHz (80 GHz) a datové rychlosti až 80 Gb/s. Komplexní sortiment se skládá z kabelových konektorů a sestav, konektorů PCB a adaptérů pro otevřené standardy. Konektory MMPX se vyznačují vynikajícím elektrickým výkonem při nejmenších mechanických rozměrech. Širokopásmové vlastnosti, malá velikost a vynikající výkon umožňují nová řešení pro aplikace v mnoha oblastech, jako je vysokorychlostní digitální testování a radiofrekvenční testování (60 GHz WPAN), průmysl, mobilní komunikace, vesmír a obrana.

SMP Konektory SMP výrobce HUBER+SUHNER poskytují robustní, osvědčené a plně kompatibilní zásuvné řešení pro aplikace do 40 GHz. Konektory SMP mají kvalifikaci dle MIL-SPEC pro uplatnění v zařízeních pro obranu a pro kosmické aplikace. Konstrukce rozhraní a zpracování materiálů poskytuje skutečnou kompatibilitu a zaručenou mechanickou stabilitu po dobu životnosti konektoru se všemi SMP konektory dle MIL-STD-348 na trhu.

SMP3. Konektor SMP3 je o 45 % menší než konektor SMP a o 30 % menší než SMPM, takže je ideální pro těsné umístění ve více portových aplikacích a na deskách plošných spojů s vysokou hustotou. To pomáhá splnit a překročit kvalifikační a screeningové standardy leteckého průmyslu a zároveň minimalizovat rozestupy mezi rozhraními. Také toleruje určitou axiální a radiální nesouosost.

• Nejmenší provedení konektoru – menší než SMP a SMPM
• Propojení naslepo navržené tak, aby vyhovovalo radiálnímu i axiálnímu nesouososti
• Vzdálenost desek menší než 3 mm,  při použití adaptéru „Bullet“
• MIL-PRF- certifikace
• Frekvenční rozsah až 100 GHz

SMP-SL (Self-Lock)  SMP Self-Lock konektory nabízí výrobce HUBER+SUHNER ve dvou verzích:

SMP-SL Space, navržený pro náročná  „mission-critical“ prostředí, splňující náročné požadavky obranného a kosmického průmyslu pro aplikace až do 40 GHz.

SMP-SL Industrialised, nákladově efektivní řešení, které poskytuje spolehlivou konektivitu pro obranný a průmyslový trh. Jednoduché nasazovací konektory šetří čas na instalaci a umožňují vizuální kontrolu pro ověření správného stavu spojení. Konektory HUBER+SUHNER SMP-SL byly vyvinuty speciálně pro zamezení náhodného rozpojení a vyžadují rozpojovací nástroj. Konektory SMP-SL jsou malé a jsou lehké. Jsou navrženy tak, aby byly odolné vůči otřesům a vibracím a kvalifikované podle MIL-STD pro vesmír a obranu. Portfolio zahrnuje kabelové konektory, adaptéry, panelové konektory, konektory pro montáž na desku plošných spojů a nástroje.

• Pro frekvence až 40 GHz
• Jednoduché nasazovací konektory
• Funkce vizuální kontroly pro ověření spojení
• Odolné proti otřesům a vibracím
• MIL-STD kvalifikované pro vesmír aplikace a obranu
• Stejný rozměry jako u konektorů SMP
• 50 % nižší hmotnost než u jiných samosvorných variant

SMPM Konektory SMPM výrobce HUBER+SUHNER nabízejí bezkonkurenční miniaturizaci a výkon pro RF aplikace do 65 GHz. Konektory SMPM splňují kvalifikaci dle MIL-SPEC pro obranu a kosmické aplikace. Spolu s jedinečnými kabely řady Microbend typu „bend-to-the-end“ nabízí HUBER+SUHNER velké portfolio různých typů propojek.

SMPM-T SMPM-T je nejmenší závitový open source konektor na trhu, splňuje standard rozhraní MIL-STD-348. Jedinečná a inovativní kombinace konektoru SMPM-female spolu se zatahovací maticí se závitem poskytuje integrované řešení nabízející bezprecedentní elektrický a mechanický výkon. SMPM-T zvládá požadavky na vysokou hustotu díky rozteči pouhých 5 mm mezi středovými osami konektorů a zároveň nabízí bezkonkurenční elektrickou stabilitu při frekvencích do 67 GHz i v těch nejdrsnějších provozních podmínkách.
