Jističe pro zařízení (CBE)

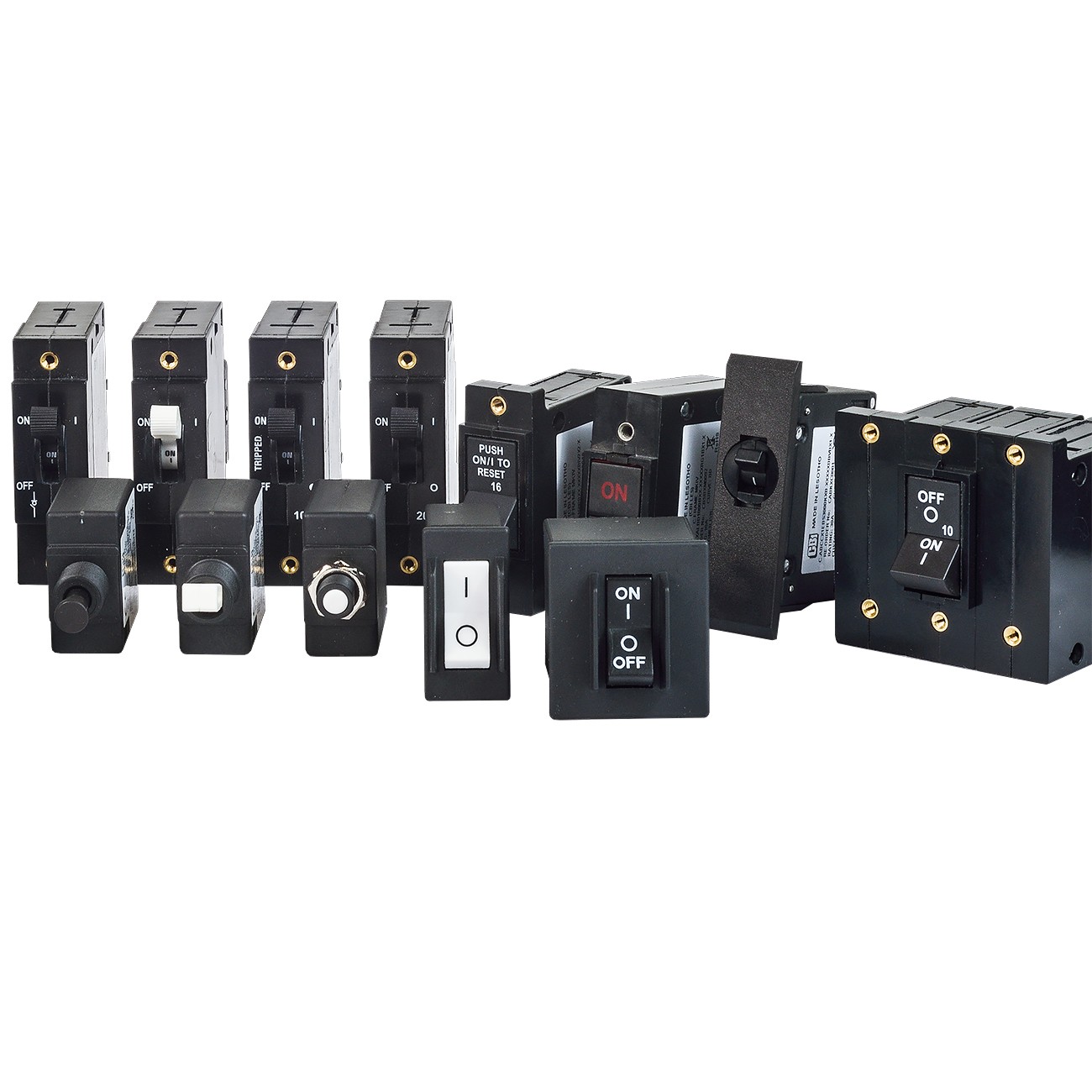

V některých aplikacích není koncepce DIN lišty vhodný a proto přicházejí na řadu produkty CBE (Circuit Breaker for Equipment), které jsou vyvinuty pro montáž z přední strany namísto DIN lišty. Řada jističů CBE nabízí řešení od 0,05 A do 400 A. Stejně jako všechna ostatní řešení MCB využívá i řada CBE hydraulicko-magnetického principu. Díky tomu se nemusíte obávat vysokých nebo nízkých okolních teplot. Jistič bude vždy udržovat jmenovitý proud, aniž by došlo k nežádoucímu vypínání, bez ohledu na to, zda je teplota ve vaší aplikaci +85 nebo -40 °C. Jedinečnou vlastností všech řad CBE je extrémně dobrá tolerance vůči otřesům a vibracím ve srovnání s tradičními MCB namontovanými na DIN lištu.
přednosti hydraulicko-magnetických jističů:
- nezávislost na okolní teplotě
- až 30% úspory prostoru
- okamžitý reset po vypnutí
- provozní teplota -40 až +85 °C
B-Frame
Řada jističů B-Frame je velmi kompaktní, ale robustní pro aplikace s omezeným prostorem. Jsou k dispozici s různými typy rukojetí – kolebkové, páčkové, tlačné, chráněné atd. Řada je navržena pro oblast telekomunikace, osvětlení, železniční signalizace a solární energie. K dispozici je jednopólová i dvoupólová konfigurace pro AC i DC obvody.
vlastnosti:
- AC a DC jističe
- provedení 1P, 2P (až 300 V DC)
- jmenovitý proud 0,1 – 30 A
- zkratová odolnost až 1,5 kA
- schválení CE, UL 1077, UL 489, UL 508, EAC
Dokumenty ke stažení |
|
| B-Frame 0,1-30A, AC / DC |
C-Frame
Modulární jistič řady C-Frame je primárně navržený jako vestavěná ochrana zařízení pro jmenovité proudy od 0,05 A do 50 A a v 1 až 6-pólových konfiguracích. Stejně jako ostatní produkty CBE od CBI je i řada C-Frame sestavena z několika různých stavebních bloků. Lze vytvořit mnoho kombinací tak, aby co nejlépe vyhovovaly vaší aplikaci. Jističe jsou k dispozici s širokým výběrem rukojetí, svorek, barvy, potisku, pomocných spínačů, spínač alarmu apod. Mezi nejoblíbenější vypínač patří tzv. „Flush-Rocker“, který je zcela plochý, když je jistič zapnutý, aby se zabránilo náhodnému vypnutí. Jističe pro zařízení se používají k ochraně řídicích obvodů v automatizačních aplikacích, stavebních zařízeních, kancelářských strojích, komunikačních a měřicích zařízeních.
Vlastnosti
- AC a DC jističe
- jmenovitý proud 0,05 – 50 A
- zkratová odolnost až 7,5 kA
- schválení CE, UL 1077 / UL 1500, UL 489(A), UL 508, EAC
- MIL-STD-202G
Dokumenty ke stažení |
| C-Frame MKII |
| C-Frame MKIV |
| C-Frame MKV |
DD-frame
DD-Frame je kompaktní, ale výkonný jistič s hydraulicko-magnetickou technologií, díky které není ovlivněn okolní teplotou. Robustnímu rámu a schopnost odolávat drsným prostředím se jistič řady DD-Frame používá ve vojenských a železničních aplikacích a v řešeních obnovitelné energie pro ochranu slučovacích skříní a bateriových úložišť. Volitelný je pomocný spínač a vypínací alarm. Ve vzdálených oblastech a také v místech, kde není snadný přístup k jističi v zařízení lze využít jednotky dálkového ovladače RAU (Remote Actuator Units), které vaše řešení posune na další úroveň, pokud jde o vzdálenou dostupnost, a také vám umožní dramaticky snížit náklady na údržbu a prostoje systému.
vlastnosti:
- AC a DC jističe
- jmenovitý proud 0,1 – 400 A
- zkratová odolnost až 10 kA
- schválení CE, UL 1077, UL 489(A), UL 508, EAC
- možnost dálkového ovládání (RAU)
Dokumenty ke stažení |
|
| DD-frame 0,5-400A, AC / DC | |
| DD-frame RAU (D5) | |
| DD-frame RAU (D7) |
T-Frame
T-Frame je velmi kompaktní hydraulicko-magnetický jistič pro AC i DC obvody. Mechanismus této řady byl otočen o 90 stupňů, aby vyhovoval aplikacím, kde by rozvod energie měl být co nejtenčí. Na rozdíl od ostatních typů jističů, jsou svorky umístěny na straně, aby byla zajištěna minimální hloubka. Jistič této řady se ovládá charakteristickou rukojetí CBI Flush-Rocker, která je zcela plochá, když je jistič zapnutý, aby se zabránilo náhodnému vypnutí. Aby se ještě více zabránilo náhodnému vypnutí, může být dodán s rukojetí push-to-reset, kde je třeba použít nástroj k vypnutí jističe. Rukojeť je k dispozici v několika různých barvách.
vlastnosti:
- AC a DC jističe
- jmenovitý proud 0,1 – 30 A
- zkratová odolnost až 10 kA
- schválení CE, UL 489, EAC
- minimální hloubka
- svorky na boční straně
Dokumenty ke stažení |
| T-frame 0,1-30A, AC / DC |
